NWJ-3
內調焦望遠鏡
型號: NWJ-3 查看同類
名稱:內調焦望遠鏡
應用范圍
★同軸性 ★直線性 ★垂直性
★平行性 ★角度量 ★測焦距
★看星點 ★中心偏 ★等等

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:[email protected]


型號 名稱 備注
NWJ-3 內調焦望遠鏡
NWJ-3 內調焦望遠鏡

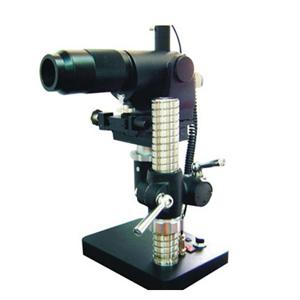

NWJ-3型內調焦望遠鏡商品詳細介紹

應用范圍

★同軸性 ★直線性 ★垂直性

★平行性 ★角度量 ★測焦距

★看星點 ★中心偏 ★等等



儀器特點

★一“機”多用 ★用途廣泛 ★操作簡單

★使用方便 ★視場清晰 ★精度適中



主要用途

    內調焦望遠鏡是一種具有多種用途、使用方便的光學檢調儀器,它可以作為自準直儀和可調焦望遠鏡使用。因此它廣泛地應用于光學實驗室、光學加工車間和光學裝校車間作為檢驗和調校工具。例如,作為內調焦望遠鏡使用時:可以用來檢驗導軌、平面或直尺的“直線性”,基面之間的“垂直性”,平面之間的“平行性”以及不同直徑孔徑之間的“同軸性”;作為自準直儀使用時:可檢測平面間的角度,光學平行平板兩表面的楔角以及觀測星點等等。特別提到的是,本儀器是激光管生產廠家的檢調專用工具:用于激光管生產工藝過程中兩端口的貼面質量的監控,是該過程的檢測儀器。



主要參數

光學規格

■望遠鏡物鏡

焦距: f' ∞ = 208.34mm

口徑: D = ¢ 25mm

視場角: 2W = 3 °

■測微目鏡

焦 距: f ' = 16.5mm

放大倍率:β =15 ×

視 場 角: 2W = 36 °

■轉象物鏡

放大倍率:β= 1 ×

結構性能

測微目鏡測量精度:當用作自準直儀使用時,鼓輪格值直讀精度為5 ″;當用作內調焦望遠鏡時,檢驗孔徑間同軸性精度(在 2 米 范圍內)為 0.1mm 。

■儀器觀測范圍: – 317.14mm → - ∞ + ∞ → + 420 mm

其余為盲區。

■測微目鏡鼓輪分度值: 1 格等于 0.01mm ,代表光束角度為 10 ″。

儀器調節范圍:

粗調:俯仰角:± 20°

周視角:± 45°

升降移動: 110mm

微調: 俯仰角:± 7 °

周視角:± 7 °

升降微移: 10mm

水平微移: 20mm

■光源:白光 LED 高效發光管

儀器尺寸與重量

尺寸: 32 × 27 × 1025px 3

重量: 17kg
