各組成部件成套性

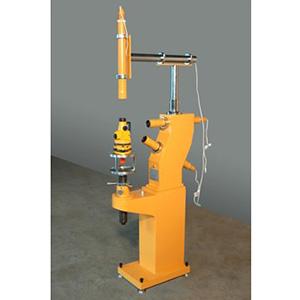

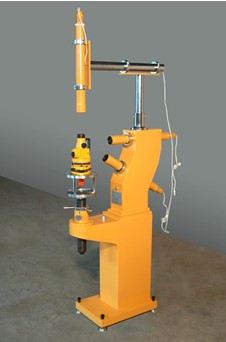

本檢校臺屬于大型落地式檢校儀器，為了便于安裝和運輸?shù)陌踩?，因此將本儀器做為分體包裝。包裝為3件。在本儀器安裝之前，應準備好安裝配件和使用調整工具。

1、檢校臺上機身，安裝有上、下二支平行光管。

2、大型落地底座，安裝有升降螺紋絲桿、圓盤工作臺等

3. 垂直天頂部件，校正垂準儀使用。

3、電源組件，包括整體上下金屬扣板和電源變壓器

4、安裝配件及工具盒

主要技術參數

平行光管數量3支（水平角、俯角、垂直角，共三支平行光管）

角度設制：水平角90°，俯角120°，垂直角0°，(±30’)

平行光管鏡筒長：535 mm

有效孔徑：57mm

焦距：550mm

精度（分劃板格值）：30”

分辨率:3”

物鏡放大倍率：5.7～7倍

視場角:10°20’

平行光管大調整范圍：橫絲≥60’，豎絲≥60’

目測視距：20~625px

水平光軸中心高：3075px

升降臺圓盤工作臺：雙層  直徑200mm

升降臺大工作范圍：≥250mm（包含通光口徑）

檢校臺尺寸:5375px高×2625px長×1125px寬

總重量: 190㎏

水準器靈敏度：  底座圓水準器，△≤8’’/2MM

電源電壓:4.5～5 V 2.1W

開關電源:I=10A

光源照明:LED冷光源(強弱度可微調)

照明燈：綠色

儀器顏色：橘黃色

安裝部件和使用調整工具具體如下
