應用、性能及描述

1．應用范圍：火花直讀光譜儀是分析黑色金屬及有色金屬成份的快速定量分析儀器。本儀器廣泛應用于冶金、機械及其他工業部門，進行冶煉爐前的在線分析以及中心實驗室的產品檢驗，是控制產品質量的有效手段之一。能對金屬材料中化學元素成份作檢測；可對鐵基、鋁基、銅基、鎳基等廣泛元素作定量!

2．分析基體數：可配置Fe、Al、Cu等多種基體合金的成分測量

3．測定元素：可以同時快速測定金屬固體樣品中的C、Si、Mn、P、S、Cr、Ni、Mo、V、Ti、Cu、

Al、W、Co、Nb、Mg、La、Ce、B、Pb、Sn、As、Sb、Bi等各種金屬、非金屬及氣體元素，用戶可以按照實際需要選擇元素配置(詳情見附件2)。

4．分析原理 ：通過高能預燃火花光源激發被測樣品，產生各個分析元素的特征發射光譜，利用光

電轉換元件進行接收；隨后進行檢測及測量，并利用計算機進行數據處理，得出相應的分析含量。

分析樣品尺寸：標準為直徑大于20毫米的任何一個加工平面即可，可選購定制小樣品夾具進行小

樣品分析。

5．分析時間：視樣品類型而定,一般小于40s

6．標準工作曲線：按照用戶的分析要求在工廠預做工作曲線。工作曲線符合國家標準樣品在用戶的儀器上逐點激發，扣除干擾和背景影響繪制而成，堅決杜絕拷貝曲線。同時

對用戶開放分析程序，隨時在現場采用標樣和控樣，建立特殊的工作曲線。分析功能：日常

分析、牌號控制分析1點或多點校正、類型標準化及控制樣品分析自動進行光學系統的譜線描跡，

實現光學系統的校正儀器帶有真空度檢測及溫度檢測出等診斷功能

7．數據處理功能：可以按照不同的顯示方式分析結果；分析結果儲存數據及打印功能。

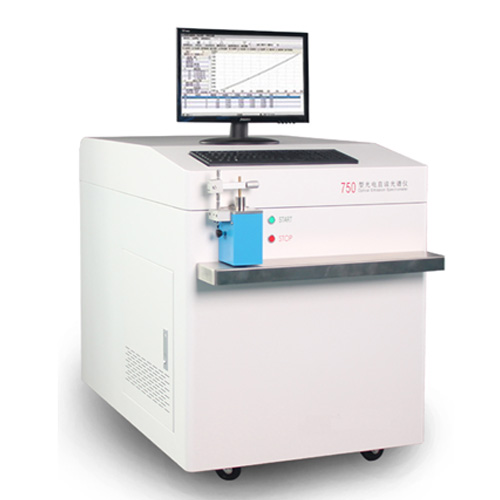

JB-750型火花直讀光譜儀廣泛應用于冶金、機械及其他工業部門，進行冶煉爐前的在線分析以及中心實驗室的產品檢驗，是控制產品質量的有效手段之一。

系統組成及指標

1．光學系統：(OPtics)

主光路部分包括：2400刻線/mm的標準光柵；穩定可靠的750mm焦距羅蘭圓出縫架。折返式前光路設計，使光路結構更加緊湊；方便可拆卸的光窗及入射狹縫設計，使維護清潔更加簡單。

出射狹縫采用高精度加工中心整體加工，包括可能用到的120個分析通道定位，可以滿足各種基體元素分析；這種設計方式，為以后增加通道帶來方便。

鋁合金整體光學室與特制加熱恒溫設計，確保光學室系統長期穩定性。

氬氣流沖洗確保光學系統潔凈，減少定期檢修次數。根據應用不同，光學室可以用真空及非真空狀態。

2．光源：(Source)

JB-750型直讀光譜儀，采用全固態免維護激發光源，使得分析結果非常穩定，單脈沖火花檢測技術，激發光源激發頻率在100-1000Hz，可一次性讀取分析通道的1000次脈沖火花數據。

3．數據輸出系統：(Readout)

JB-750光譜儀應用S-1000型輸出和控制系統，該系統已經成功應用于各類直讀光譜產品中。S-1000采用固態電子學設計，可以適用于各種類型的PC。模塊化的設計使分析通道的添加變得簡單快捷。另外該設計能夠防止電磁干擾，而且免于維護。

4．軟件系統：(Software)

分析軟件適應于各種型號的JB-750 光譜儀。此軟件系統使分析工作更有效率，其界面簡單，分析過程簡單明了，分析數據可靠準確。

我們在不斷增加和升級該軟件的功能，并在儀器使用期間提供免費的軟件升級服務。該軟件系統操作簡單，但功能強大，許多分析和校準功能都是自動的，提示并引導操作者分步完成。對于有經驗的光譜用戶，該軟件提供基礎計算和參量修改設置，特別是針對曲線擬合的可視化編輯方面。

校準數據的存儲和靈活的標準化功能，使結果分析便捷而準確，確保該分析符合國家標準。

技術參數

1．激發光源：

⑴ 供電電源：50Hz、220V±1%

⑵ 輸入功率：1.0KVA

⑶ 充電電容：預燃6μF，曝光1μF

⑷ 峰值電流：預燃120A，曝光30A

⑸ 主回路峰壓：400VDC(采用自動調整峰壓)

⑹ 引燃電路：脈沖幅度：+15KV
             輔助間隙：采用隧道二極管

             放電頻率：數字光源100Hz--1000Hz

2．激發臺

⑴ 樣品臺分析間隙：4mm

⑵ 充氬氣樣品架，無需水冷卻

⑶ 分析時間間隔：<30秒

容易更換，

氬氣循環流出，降低氬氣消耗

可以快捷擦洗入射窗口和更換

開放式火花臺，適合分析各種樣品

3．分光儀

⑴ 分析波段范圍：160~650nm

⑵ 光柵：曲率半徑  750mm
         刻劃密度：2400線/mm
         刻劃面積：30×50mm2
         閃耀波長（一級）：300nm
         線色散：0.55nm/mm

⑶ 入射狹縫寬度：20μm

⑷ 出射狹縫寬度：50μm、75μm

⑸ 光電倍增管：直徑28mm,10級側窗管，熔融石英或玻璃外殼

⑹ 允許多通道：24個（可擴張到36個通道）

⑺ 分光儀局部恒溫：38℃±0.2℃

4．測控系統

⑴ 測控系統：采用單板機測量和控制，與上位計算機進行數據交換

⑵ 測量方式：電子積分法，

重現性：RSD≤2%

⑶ 光電倍增管高壓電源：
電壓：-1000V
穩定度：8小時優于0.5%

高壓調節：從-360V到-1000V變化，分10（0-9）檔調整

高壓設置：用戶通過計算機軟件改變

5．整體儀器參數

電源220V±10 ％，50Hz±2 ％

大功率1000W, 待機300W

16A保險絲

氣體要求：氬氣純度>99.996%

大含氧量：5ppm

環境溫度要求：10-30℃

真空度：2P-5P

尺寸：長2800px×寬1875px×高2300px

重量：266kg
