1000mm系列

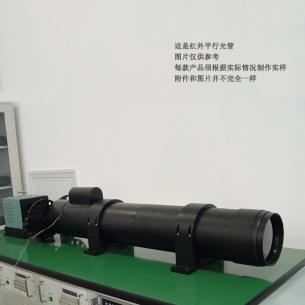

紅外平行光管

1、用途

    主要用于光學系統光軸調校的光學調校儀器，該儀器具有測量孔徑大、光譜范圍寬等優點，是進行光學儀器多光軸調校的專用儀器，主要可用于激光光軸、電視光軸、目視光軸間的光軸平行性調校，配備其它附件也可進行光學系統的其它參數測量。

2.儀器結構原理

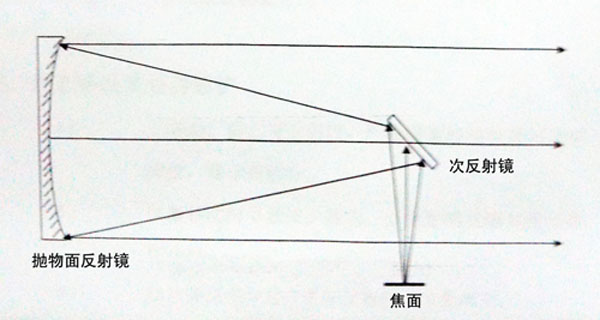

   本儀器的主要作用是模擬無限遠的各種目標，提供相互平行的激光光軸、電視光軸、目視光軸。因此，該儀器采用了拋物面幾何共軛特性，由拋物面鏡與次反射鏡構成本儀器的光學系統，其系統圖如下圖：

3.技術指標

  1、平行光管焦距：1000mm

  2、平行光管口徑：200mm

  3、波    長  ：1-5ｕm

  4、視    場: <1'

  5、出射光束平行性：優于10"

4、標準配置

  1、帶框十字線分劃板：1件

  2、帶框玻羅板：1件

  3、帶框分辨率板：1套

  4、帶框星點板：1套

  5、平面反射鏡：φ200mm 帶支架

  6、黑體：1個

5、黑體技術指標：

  1、溫度量程     50℃~300℃

  2、精度     ±0.5℃（100℃）

  3、穩定率   ±0.1℃（100℃）

              ±0.2℃（300℃）

  4、加熱時間       30分鐘到大溫度

  5、冷卻時間       30分鐘到100℃

  6、分辨率        0.1℃

  7、靶面直徑       55毫米

  8、電源     交流230V（±10%）1.5A；
