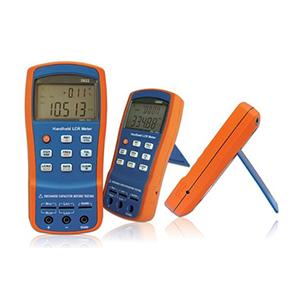

TH2822手持式LCR數字電橋 電子憑借其阻抗測試技術，推出了業界功能強、性能足以與臺式儀器媲美的新一代TH2822系列手持式LCR數字電橋，該產品是電子在無源元件測試領域多年不懈努力和探索的結晶。TH2822系列手持式LCR數字電橋采用超低功耗設計和高密度SMD裝配工藝，主副參數同時顯示的帶背光LCD顯示器，清新炫麗的一次成型雙色外殼，操作功能簡潔明了，測試信號頻率高100kHz，主參數40000字讀數及損耗因子0.0001的分辨率，在任何場合可長時間實現對無源元件進行便捷的測量。TH2822系列提供USB接口通訊能力，可方便地與PC進行數據通訊和遠程控制。為滿足用戶不斷增加的對SMD器件的測試需求，用戶還可選擇TH26009C和TH26029C兩種SMD四端開爾文測試鉗，以平衡性能和價格的不同需求。 性能特點 ■ 高0.25%測量準確度 ■ 清新炫麗的雙色鑄塑外殼 ■ 主參數大40000字讀數，D/Q分辨率 0.0001 ■ 典型25mA電流的超低功耗 ■ 五端測試插槽和三端香蕉插孔兼容配置 ■ 智能化的自動LCR選擇功能 ■ 高達4次/秒的測試速度,快速的自動量程設計 ■ 恒定100 Ohm輸出阻抗 ■ 百分比顯示及1/5/10/20%四級容限比較模式 (CM2822無20%) ■ 數據保持及大/小/平均值記錄功能 ■ 實用的功能配置選擇與工作狀態保存能力 ■ 標配Mini-USB通訊接口, SCPI命令集 ■ 可自由下載的FastAccess PC通訊軟件 技術參數 型號 | TH2822 | 測試參數 | 主參數: L / C / R / Z 副參數: D / Q / θ / ESR | 等效方式 | 串聯，并聯 | 參數及等效模式 | 手動/自動 | 量程方式 | 自動 | 測試端配置 | 三端、五端 | 測試速度 | 4次/秒，1.5次/秒 | 校準功能 | 短路、開路 | 容限比較模式 | 1%,5%,10% | 輸入保險絲 | 0.1A / 250V | 通訊接口 | Mini-USB(虛擬串口) | 信號頻率 | 100Hz, 120Hz, 1kHz | 測試信號電平 | 0.6Vrms | 信號源輸出阻抗 | 100Ω | 顯示器 | LCD主、副參數雙顯示,帶背光（CM2822無） | 讀數 | 主參數大讀數40,000字副參數D / Q 小分辨率: 0.0001 | 高準確度 | 0.25% | 顯示范圍 | L | 0.0μH-1000.0H | C | 0.0pF20.000mF | Z/R | 0.0000Ω-10.000MΩ | ESR | 0.0000Ω-999.9Ω | D | 0.0000-9.999 | Q | 0.0000-9999 | θ | 0.00°-±180.0° | 電池型號 | CM2822/A:IEC 6LR61，9V堿性電池 | AC電源適配器 | 輸入：220V/50Hz；輸出：12V-15V DC | 典型工作電流 | 大28mA。1kHz工作電流：25mA（100Ω負載） | 待機（關機）電流 | 大2μA | 電池工作壽命 | 16小時(典型值), 新堿性電池, 背光關 | 自動關機設定 | 5min, 15min, 30min, 60min, OFF可設定；出廠默認5min | 電池低電壓指示 | 電池電壓低于6.8V 時，指示低電壓 |
 TH2822A手持式LCR數字電橋 電子憑借其阻抗測試技術，推出了業界功能強、性能足以與臺式儀器媲美的新一代CM2822系列手持式LCR數字電橋，該產品是電子在無源元件測試領域多年不懈努力和探索的結晶。 TH2822系列手持式LCR數字電橋采用超低功耗設計和高密度SMD裝配工藝，主副參數同時顯示的帶背光LCD顯示器，清新炫麗的一次成型雙色外殼，操作功能簡潔明了，測試信號頻率高100kHz，主參數40000字讀數及損耗因子0.0001的分辨率，在任何場合可長時間實現對無源元件進行便捷的測量。 TH2822系列提供USB接口通訊能力，可方便地與PC進行數據通訊和遠程控制。為滿足用戶不斷增加的對SMD器件的測試需求，用戶還可選擇TH26009C和TH26029C兩種SMD四端開爾文測試鉗，以平衡性能和價格的不同需求。 性能特點 ■ 高0.25%測量準確度 ■ 清新炫麗的雙色鑄塑外殼 ■ 主參數大40000字讀數，D/Q分辨率 0.0001 ■ 典型25mA電流的超低功耗 ■ 五端測試插槽和三端香蕉插孔兼容配置 ■ 智能化的自動LCR選擇功能 ■ 高達4次/秒的測試速度,快速的自動量程設計 ■ 恒定100 Ohm輸出阻抗 ■ 百分比顯示及1/5/10/20%四級容限比較模式 ■ 數據保持及大/小/平均值記錄功能 ■ 實用的功能配置選擇與工作狀態保存能力 ■ 標配Mini-USB通訊接口, SCPI命令集 ■ 可自由下載的FastAccess PC通訊軟件 技術參數 型號 | TH2822A | 測試參數 | 主參數: L / C / R / Z 副參數: D / Q / θ / ESR | 等效方式 | 串聯，并聯 | 參數及等效模式 | 手動/自動 | 量程方式 | 自動 | 測試端配置 | 三端、五端 | 測試速度 | 4次/秒，1.5次/秒 | 校準功能 | 短路、開路 | 容限比較模式 | 1%,5%,10%,20% | 輸入保險絲 | 0.1A / 250V | 通訊接口 | Mini-USB(虛擬串口) | 信號頻率 | 100Hz, 120Hz, 1kHz, 10kHz | 測試信號電平 | 0.6Vrms | 信號源輸出阻抗 | 100Ω | 顯示器 | LCD主、副參數雙顯示,帶背光（CM2822無） | 讀數 | 主參數大讀數40,000字副參數D / Q 小分辨率: 0.0001 | 高準確度 | 0.25% | 顯示范圍 | L | 0.00μH1000.0H | C | 0.00pF20.000mF | Z/R | 0.0000Ω-10.000MΩ | ESR | 0.0000Ω-999.9Ω | D | 0.0000-9.999 | Q | 0.0000-9999 | θ | 0.00°-±180.0° | 電池型號 | TH2822A:IEC 6LR61，9V堿性電池 | AC電源適配器 | 輸入：220V/50Hz；輸出：12V-15V DC | 典型工作電流 | 大28mA。1kHz工作電流：25mA（100Ω負載） | 待機（關機）電流 | 大2μA | 電池工作壽命 | TH2822A: 16小時(典型值), 新堿性電池, 背光關 | 自動關機設定 | 5min, 15min, 30min, 60min, OFF可設定；出廠默認5min | 電池低電壓指示 | 電池電壓低于6.8V 時，指示低電壓 |
 TH2822C手持式LCR數字電橋 電子憑借其阻抗測試技術，推出了業界功能強、性能足以與臺式儀器媲美的新一代CM2822系列手持式LCR數字電橋，該產品是電子在無源元件測試領域多年不懈努力和探索的結晶。
TH2822系列手持式LCR數字電橋采用超低功耗設計和高密度SMD裝配工藝，主副參數同時顯示的帶背光LCD顯示器，清新炫麗的一次成型雙色外殼，操作功能簡潔明了，測試信號頻率高100kHz，主參數40000字讀數及損耗因子0.0001的分辨率，在任何場合可長時間實現對無源元件進行便捷的測量。
TH2822系列提供USB接口通訊能力，可方便地與PC進行數據通訊和遠程控制。為滿足用戶不斷增加的對SMD器件的測試需求，用戶還可選擇TH26009C和TH26029C兩種SMD四端開爾文測試鉗，以平衡性能和價格的不同需求。 性能特點 ■ 高0.25%測量準確度 ■ 清新炫麗的雙色鑄塑外殼 ■ 100kHz高測試信號頻率 ■ 主參數大40000字讀數，D/Q分辨率 0.0001 ■ 典型25mA電流的超低功耗 ■ 五端測試插槽和三端香蕉插孔兼容配置 ■ 智能化的自動LCR選擇功能 ■ 高達4次/秒的測試速度,快速的自動量程設計 ■ 恒定100 Ohm輸出阻抗 ■ 百分比顯示及1/5/10/20%四級容限比較模式 ■ 數據保持及大/小/平均值記錄功能 ■ 實用的功能配置選擇與工作狀態保存能力 ■ 標配Mini-USB通訊接口, SCPI命令集 ■ 可自由下載的FastAccess PC通訊軟件 技術參數 型號 | TH2822C | 測試參數 | 主參數: L / C / R / Z 副參數: D / Q / θ / ESR | 等效方式 | 串聯，并聯 | 參數及等效模式 | 手動/自動 | 量程方式 | 自動 | 測試端配置 | 三端、五端 | 測試速度 | 4次/秒，1.5次/秒 | 校準功能 | 短路、開路 | 容限比較模式 | 1%,5%,10%,20% | 輸入保險絲 | 0.1A / 250V | 通訊接口 | Mini-USB(虛擬串口) | 信號頻率 | 100Hz, 120Hz, 1kHz, 10kHz, 100kHz | 測試信號電平 | 0.6Vrms | 信號源輸出阻抗 | 100Ω | 顯示器 | LCD主、副參數雙顯示,帶背光 | 讀數 | 主參數大讀數40,000字副參數D / Q 小分辨率: 0.0001 | 高準確度 | 0.25% | 顯示范圍 | L | 0.000μH1000.0H | C | 0.000pF20.000mF | Z/R | 0.0000Ω-10.000MΩ | ESR | 0.0000Ω-999.9Ω | D | 0.0000-9.999 | Q | 0.0000-9999 | θ | 0.00°-±180.0° | 電池型號 | TH2822C:LH-200H7C，8.4V Ni-MH 200mAH 可充電電池 | AC電源適配器 | 輸入：220V/50Hz；輸出：12V-15V DC | 典型工作電流 | 大28mA。1kHz工作電流：25mA（100Ω負載） | 待機（關機）電流 | 大2μA | 電池工作壽命 | | 自動關機設定 | 5min, 15min, 30min, 60min, OFF可設定；出廠默認5min | 電池低電壓指示 | 電池電壓低于6.8V 時，指示低電壓 |
 TH2822D手持式LCR數字電橋 電子憑借其阻抗測試技術，推出了業界功能強、性能足以與臺式儀器媲美的新一代TH2822系列手持LCR數字電橋，該產品是在無源元件測試領域多年不懈努力和探索的結晶。
TH2822系列手持式LCR數字電橋采用超低功耗設計和高密度SMD裝配工藝，主副參數同時顯示的帶背光LCD顯示器，清新炫麗的一次成型雙色外殼， 操作功能簡潔明了，測試信號頻率高可到100kHz，主參數40000字讀數及損耗因子0.0001的分辨率，在任何場所可長時間實現對無 源元件進行便捷的測量。
為應對不同場所的需求，在TH2822D/E上增加了多個信號電平測試，增加了DCR測試功能，測試準確度達0.1%。 TH2822系列提供USB接口通訊能力，可方便的與PC進行數據通訊和遠程控制。為滿足用戶不斷增加對SMD器件的測試需求，用戶還可以選擇 TH26009C和TH26029C兩種SMD四段開爾文測試鉗，以平衡性能和價格的不同需求。 性能特點 ■ 高0.1%測量準確度
■ 10kHz高測試信號頻率
■ 測試信號電平可選擇
■ 帶有DCR功能
■ 增強的輸入端沖擊保護能力
■ 主參數大40000字讀數，D/Q分辨率 0.0001
■ 典型25mA 電流的超低功耗
■ 五端測試插槽和三端香蕉插孔兼容配置
■ 智能化的自動LCR選擇功能
■ 交流測試達4次/秒（DCR時3次/秒）的測試速度， 快讀的自動量程設計
■ 恒定100Ω輸出阻抗
■ 百分比顯示及1/5/10/20%四級容限比較模式
■ 開關機均可對電池充電
■ 測試端保護功能
■ 數據保持及大/小/平均值記錄功能
■ 實時的功能配置選擇與工作狀態保存能力
■ 標配Mini - USB通訊接口，SCPI命令集
■ 可自由下載的FastAccess PC通訊軟件
■ 清新炫麗的雙色注塑外殼 技術參數 型號 | TH2822D | 測試參數 | 主參數: L / C / R / Z / DCR 副參數: D / Q / R / θ / ESR | 等效方式 | 串聯，并聯 | 參數及等效模式 | 手動/自動 | 量程方式 | 自動 | 測試端配置 | 三端、五端 | 測試速度 | 4次/秒，1.5次/秒 | DCR | 3次/秒 | 校準功能 | 短路、開路 | 容限比較模式 | 1%,5%,10%,20% | 輸入保險絲 | 0.1A / 250V | 通訊接口 | Mini-USB(虛擬串口) | 信號頻率 | 100Hz, 120Hz, 1kHz,10kHz | 測試信號電平 | 0.3 Vrms, 0.6 Vrms, 1 Vrms | 信號源輸出阻抗 | 100Ω | 顯 示 | | 顯示器 | LCD主、副參數雙顯示,帶背光 | 讀數 | 主參數大讀數40,000字副參數D / Q 小分辨率: 0.0001 | 高準確度 | 0.1% | 顯示范圍 | L | 0.00μH-1000.0H | C | 0.00pF-20.000mF | Z/R | 0.0000Ω-10.000MΩ | DCR | 0.0000Ω-20.000MΩ | ESR | 0.0000Ω-999.9Ω | D | 0.0000-9.999 | Q | 0.0000-9999 | θ | 0.00°-±180.0° | 電池型號 | TH2822D:LH-200H7C，8.4V Ni-MH 200mAH 可充電電池 | AC電源適配器 | 輸入：220V/50Hz；輸出：12V-15V(100Ω負載) | 待機（關機）電流 | 11μA | 電池工作壽命 | 16小時（典型值），新堿性電池，背光關。 | 自動關機設定 | 5min, 15min, 30min, 60min, OFF可設定；出廠默認5min | 電池低電壓指示 | 電池電壓低于6.8V 時，指示低電壓 |
 TH2822E手持式LCR數字電橋 電子憑借其阻抗測試技術，推出了業界功能強、性能足以與臺式儀器媲美的新一代CM2822系列手持LCR數字電橋，該產品是在無源元件測試領域多年不懈努力和探索的結晶。
TH2822系列手持式LCR數字電橋采用超低功耗設計和高密度SMD裝配工藝，主副參數同時顯示的帶背光LCD顯示器，清新炫麗的一次成型雙色外殼， 操作功能簡潔明了，測試信號頻率高可到100kHz，主參數40000字讀數及損耗因子0.0001的分辨率，在任何場所可長時間實現對無 源元件進行便捷的測量。
為應對不同場所的需求，在TH2822D/E上增加了多個信號電平測試，增加了DCR測試功能，測試準確度達0.1%。TH2822系列提供USB接口 通訊能力，可方便的與PC進行數據通訊和遠程控制。為滿足用戶不斷增加對SMD器件的測試需求，用戶還可以選擇TH26009C和TH26029C兩種 SMD四段開爾文測試鉗，以平衡性能和價格的不同需求。 性能特點 ■ 高0.1%測量準確度
■ 100kHz高測試信號頻率
■ 測試信號電平可選擇
■ 帶有DCR功能
■ 增強的輸入端沖擊保護能力
■ 主參數大40000字讀數，D/Q分辨率 0.0001
■ 典型25mA 電流的超低功耗
■ 五端測試插槽和三端香蕉插孔兼容配置
■ 智能化的自動LCR選擇功能
■ 交流測試達4次/秒（DCR時3次/秒）的測試速度， 快讀的自動量程設計
■ 恒定100Ω輸出阻抗
■ 百分比顯示及1/5/10/20%四級容限比較模式
■ 開關機均可對電池充電
■ 測試端保護功能
■ 數據保持及大/小/平均值記錄功能
■ 實時的功能配置選擇與工作狀態保存能力
■ 標配Mini - USB通訊接口，SCPI命令集
■ 可自由下載的FastAccess PC通訊軟件
■ 清新炫麗的雙色注塑外殼 技術參數 型號 | TH2822E | 測試參數 | 主參數: L / C / R / Z / DCR 副參數: D / Q / R / θ / ESR | 等效方式 | 串聯，并聯 | 參數及等效模式 | 手動/自動 | 量程方式 | 自動 | 測試端配置 | 三端、五端 | 測試速度 | 4次/秒，1.5次/秒 | DCR | 3次/秒 | 校準功能 | 短路、開路 | 容限比較模式 | 1%,5%,10%,20% | 輸入保險絲 | 0.1A / 250V | 通訊接口 | Mini-USB(虛擬串口) | 信號頻率 | 100Hz, 120Hz, 1kHz,10kHz,100kHz | 測試信號電平 | 0.3 Vrms, 0.6 Vrms, 1 Vrms | 信號源輸出阻抗 | 100Ω | 顯示器 | LCD主、副參數雙顯示,帶背光 | 讀數 | 主參數大讀數40,000字副參數D / Q 小分辨率: 0.0001 | 高準確度 | 0.1% | 顯示范圍 | L | 0.000μH-1000.0H | C | 0.000pF-20.000mF | Z/R | 0.0000Ω-10.000MΩ | DCR | 0.0000Ω-20.000MΩ | ESR | 0.0000Ω-999.9Ω | D | 0.0000-9.999 | Q | 0.0000-9999 | θ | 0.00°-±180.0° | 電池型號 | TH2822E:LH-200H7C，8.4V Ni-MH 200mAH 可充電電池 | AC電源適配器 | 輸入：220V/50Hz；輸出：12V-15V(100Ω負載) | 待機（關機）電流 | 11μA | 電池工作壽命 | 16小時（典型值），新堿性電池，背光關。 | 自動關機設定 | 5min, 15min, 30min, 60min, OFF可設定；出廠默認5min | 電池低電壓指示 | 電池電壓低于6.8V 時，指示低電壓 |
|
