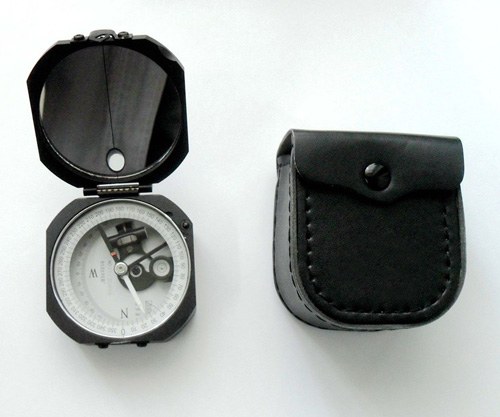

產品介紹： DQL-3地質羅盤儀是結構緊湊、體積小、重量輕、攜帶方便、操作簡單并具有精度可靠，性能穩定等特點。
該儀器是利用磁針通過刻度盤讀數來確定目標方位的。同時，采用了重垂式測角器配合方向盤上傾角的讀數，可以確定目標的各種坡角。
儀器上蓋和殼體通過轉軸構成了儀器的主體。在上蓋上裝有反光鏡，可使目標映入鏡中，在殼體內裝有磁針和刻度盤可直接讀出目標的方位值。同時裝有方向盤、測角器、園水準器，按動殼體背面的制動鈕，通過測角可以在方向盤的傾角刻度上讀出目標的各種角度。園水準器可以指示儀器的水平位置。殼體的上面的還裝有磁針開關和照準尖，殼體的正面?zhèn)溆旋X輪軸供磁偏角調整之用。殼體側面刻有60mm刻度尺供繪圖用。 技術參數： 1、磁針阻尼時間（磁針偏轉90°至停留在原位置上的時間）為30-60秒。
2、讀數誤差：
a 磁針轉動前后所指示之度數誤差不大于0.5°；
b 磁針在0-180°、90-270°出由于偏心所引起誤差不大于0.5°；
c 測角器的讀數誤差不大于0.5°； 3、水準器靈敏度：
a 長水準器為15′±5′/2mm
b 圓水準器為30′±5′/2mm
4、儀器外形尺寸（長×寬×高）為80×70×31（mm）
5、儀器重量不超過0.27kg

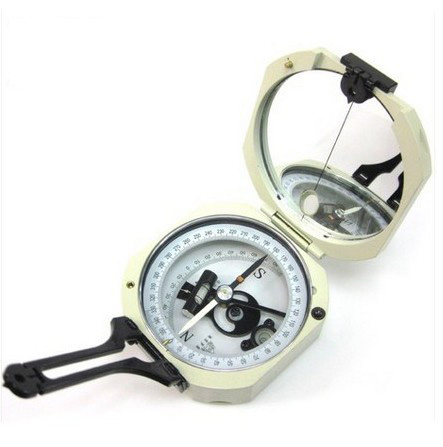

產品介紹： DQL-8地質羅盤儀主要應用于林業、農業、礦山、地質勘察、水利、氣象等部門。 一、用途
1 測產狀：包括走向、傾向、傾角；
2 地形草測：包括定方位（即交會定點），測坡角，定水平；
3 測垂直角
二、主要性能
1 磁針阻尼時間（磁針偏轉90°至停留在原位置上的時間）小于15秒。
2 讀數誤差：
a 磁針轉動前后所指示之度數誤差不大于0.5°；
b 磁針在0-180°、90-270°處由于偏心所引起誤差不大于0.5°；
c 測角器的讀數誤差不大于0.5°。
3 水準器靈敏度：
a 長水準器15′±3′/2mm
b 圓水準器30′±5′/2mm
4 儀器外觀尺寸（長×寬×高）為80×70×35（mm）。
5 儀器重量為0.24kg。
三、原理、結構
1、原理：本儀器是利用一個磁性物體（即磁針）具有指明磁子午線的一定方向的特性，配合該度環的讀數，可以確定目標相對于磁子午線的方向。根據兩個選定的測點（或已知的測點），可以測出另一個未知目標的位置。
2、結構
儀器由上蓋與外殼通過聯接合頁構成儀器主體。上蓋內裝有反光鏡，可使目標映入鏡中。外殼的外部裝有長照準器，配合小照準器可瞄準目標。外殼內裝有刻度盤和磁針，可以直接讀出目標的方位置，圓水準器可以指示儀器的水平位置。長水準器和指示盤供測量坡角用，可以在方向盤的傾角刻度上直接讀數。開關為磁針制動機構，在外殼的側面?zhèn)溆写牌钦{(diào)整軸。
該儀器具有結構緊湊、體積小、攜帶方便、精度可靠、性能穩定等特點。

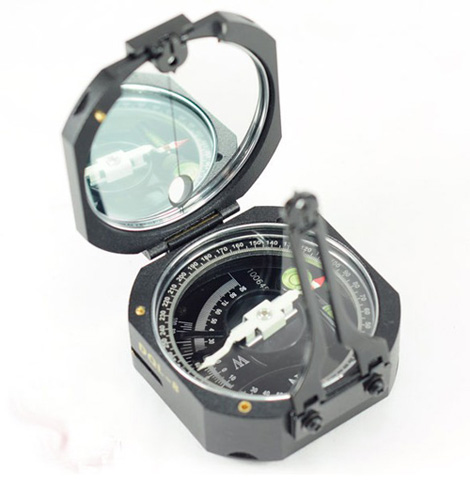

產品介紹： DQL-11地質羅盤儀主要應用與測走向、傾向、傾角、定方位、測直角、定水平、測垂直角、測里程。適用于地質勘測、煤礦及有色金屬礦井的開采、軍事院校等。 技術參數： 長水準器角值：15′±3′/2mm
圓水準器角值：30′±5′/2mm
測角器讀數誤差：≤0.5°
重量：0.24kg
尺寸：77×70×31(mm)
|
