OX-12B型便攜式測氧儀系極譜法測量原理的電化學分析儀器?？蓽y量氣體中氧，也可測量水溶液中溶解氧。 氣體中氧濃度（單位%）測量用于糧食、水果、藥材倉庫、坑道、人防工事、艦艇，也用于醫學上肺功能測量，電站、冶煉、化工等鍋爐燃燒過程中氣相中氧濃度的測量。 溶解氧（單位mg/L）是指溶解于水中或液相分子態氧，其含量是衡量水質優劣的重要指標之一。溶解氧的測量是發電、鍋爐、水產養殖、水源保護、上水供應、污水處理等部門不可缺少的監測項目。
一、主要技術參數（執型標準：Q/TFAE01-2011） （一）、溶解氧主要技術參數 型號 | 測量精度 | 示值誤差 | 重復性 | 零值（誤差） | FB | 0.1 mg/L | ±0.3mg/L | ≤0.14mg/L | ≤0.1 mg/L | FI | 0.01 mg/L | ±0.3mg/L | ≤0.14mg/L | ≤0.10 mg/L | GI | 0.001 mg/L | ±0.04mg/L | ≤0.014mg/L | ≤0.01 mg/L | HI | 0.0003 mg/L | ±0.008mg/L | ≤0.003mg/L | ≤0.001 mg/L | 環境溫度： | (5-35)℃ | 相對濕度： | 不大于85% | 供電電源： | DC(9-8.5)V | 被測介質溫度： | (5-40)℃ | 儀器響應時間： | 不大于30s (90%.25℃) | 大氣壓力： | (86-106)kPa | 氧電極壽命： | 大于一年 | 功耗： | ＜2mW | 外形尺寸： | 25×80×145mm | 重量： | 250g | 電源電壓變化時的影響量： | 儀器示值誤差的五分之一 | 環境溫度變化時的影響量 ： | 儀器示值誤差的三分之二 |
（二）氣氧主要技術參數 型號 | 測量范圍 | 示值誤差 | 重復性 | 零點漂移 | CI-CV | (0.0-95.0)% | ±3%F.S | ≤1.0% | ±1%F.S | I | (0.00-19.99)% | ±2%F.S | ≤1.0% | ±0.67%F.S | BI | (0.000-1.999)% | ±2.0%F.S | ≤1.0% | ±0.67%F.S | AI | (0.0000-.1999)% | ±4.0%F.S | ≤2.0% | ±1.33%F.S | 環境溫度： | (5-35)℃ | 相對濕度： | 不大于85%RH | 供電電源： | DC(9-8.5)V | 被測介質溫度： | (5-40)℃ | 儀器響應時間： | 不大于30s (90%.25℃) | 大氣壓力： | (86-106)kPa | 氧電極壽命： | 大于一年 | 功耗： | ＜2mW | 外形尺寸： | 25×80×145mm | 重量： | 250g | 電源電壓變化時的影響量： | 儀器示值誤差的五分之一 | 環境溫度變化時的影響量 ： | 儀器示值誤差的三分之二 |
二、原理 本測氧儀采用極譜法原理和覆膜測氧電極（又稱Clark電極）。分子態氧從液體介質中透過膜進入電極電解質中，在一定的極化電壓下，氧被還原，產生電流。覆膜測氧電極中的氧在中性電解液中發生如下的反應： 陰極 O2+2H2O+4C=4OH 陽極 4Ag+4CI-4e=4AgCI 電流與氧濃度成正比，電解電流經過電子單元放大、運算，顯示氧濃度。 在氧還原過程中電極消耗氧，氧必須由介質連續地供給。因此，在使用儀器測量氧濃度時，必須使介質不斷流動，保證測量的正確、可靠。 三、結構和安裝：
(一)氧電極
1、電纜線 | 2、氧電極 | 3、壓膜圈螺帽 | 4、PA電極膜 | 5、電極保護支架 | 6、電極保護蓋 |

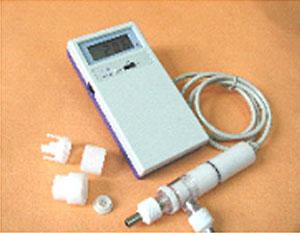

（二）便攜式儀器
1、電源開關 | 2、氣氧/溶氧轉換開關 | 3、量程選擇開關 | 4、.通水頭 | 5、液晶顯示屏 | 6、校正調節器 | 7、測氧傳感器 | 8、電纜線 |
（三）氧電極的安裝： 新購儀器氧電極已安裝好，可立即投入使用，不需要重新安裝。重新安裝方法參見第六章第一條“使用須知”。 （四）儀器電源安裝： 打開儀器背面電池蓋，裝入6F22 9V（方形）電池。使用到顯示屏出現“LOBAT”時，請立即更換電池，以避免電池漏液腐蝕線路板。 （五）在不同的應用場合下，需要適當?shù)慕涌凇?/span> 以達到正確測量的目的， 特殊接口儀器的安裝法見第五章。 四、操作 （一）儀器功能鍵的作用： 1、校正調節器： 用于測量氣體中氧和溶解氧在空氣中校正時調節用。 2、氣氧/溶解氧開關： 此開關用于測量氣體中氧與溶解氧的轉換。當開關突出時，測量氣體中氧；也可為溶解氧空氣定標，當開關按下時，直接測量溶解氧。 3、量程選擇開關： 量程開關分左、中、右三檔。各檔的測量范圍根據客戶要求確定。 氣體中氣： 1、氣體中氧測定： A）儀器校正—儀器接通電源后，將儀器置于%檔，氧電極置于空氣中，穩定(15- 25）分鐘，調節校正調節器，使儀器顯示20.5%。儀器如作精密測量，應用干空氣校正為21.0%。 B）樣氣測定—儀器校正后，將氧電極置于被測樣氣中，待穩定后（1 ~ 2分鐘），記錄讀數（%），則為樣氣的實際氧濃度。 (三)溶解氧測定： 1、儀器校正—儀器接通電源后，將儀器置于%檔，氧電極置于空氣中，待顯示穩定后（2 ~ 3）分鐘，調節校正調節器，使儀器顯示20.6%。儀器如作精密測量,校正的數據應作高度和濕度校正（見附錄）。 2、樣品測定—儀器校正后，裝上氧電極流通池，將樣品進入流通池，樣品保持流速大于250px/秒。將氣氧/溶解氧開關按下，置于mg/L檔。待儀器顯示穩定后（2 ~ 3）分鐘，記錄讀數（mg/L）即為樣品的溶解氧。 五、特殊接口測氧儀的安裝及使用： （一）C1型針劑測氧儀的安裝： 1、取樣架由座板、固定支架和玻璃杯組成。儀表放入座板上斜槽內，固定支架插入座板上Φ10mm圓孔內，用螺絲固定，固定支架由電極固定夾、2.5ml取樣注射器固定架、安瓿瓶固定夾、掰開刀和U型取樣針管組成。氧電極頭上配有通氣頭，把帶有通氣頭的氧電極固定在電極夾上。通氣頭上有兩個不銹鋼小管，一個用長150mm厚壁塑料管與U型管長臂端連接，另一個用長60mm塑料管與2.5ml取樣注射器針頭相連接。玻璃杯內盛滿蒸餾水（距上沿5mm),把U型管與掰開刀放入杯內，掰開刀在水位下15mm。提起U型管，顯出水面。抽動2.5ml取樣注射器檢查通氣系統是否良好。（見針劑儀器與配件結構圖） 2、測定：儀器定標后，按下U型管，打出取樣管內的氣體。用小砂輪在待測安瓿瓶（1-50)ml頂端5mm處，輕輕地劃一圈，然后置入測試杯內，痕線卡在掰開刀刃上，稍用力安瓿瓶即打開。藥液或藥末漏入水中，內部氣體被水封在瓶內，把它固定在安瓿瓶夾上，U型管提起，短臂端伸入到安瓿瓶內氣層中，慢慢抽動針筒到0.5ml,安瓿瓶內氣體通過U型管進入電極頭，再進入到取樣針管內，此時儀表示值下降，停(5-10)秒，再抽(0.2-0.3)ml,連續抽(3-5)次，示值即可穩定，示值為安剖瓶內氣體含氧量。 3、注意： （1）為測試準確，可先測量過期維生素C藥劑（變黃色），把測試管通系統的含氧量沖洗到(0.03-0.07)%后再正式測定樣品。 （2）請勿把玻璃內的水抽到管道系統內，如果管道內有水，讀數下降，拆下氧電極軟紙把水吸干重新安裝。 （二）CⅡ型粉針劑測氧儀的安裝： 1、取樣架由座板、固定支架和氧電極固定夾組成。儀表放入座板上斜槽內，固定支架插入座板上Φ10mm圓孔內，用螺絲固定，把氧電極固定在支架上的氧電極固定夾上。氧電極頭上配有雙孔通氣頭，由緊固螺母固定。通氣頭上的兩根不銹鋼小管，一個用長150mm厚壁塑料管與取樣針頭連接，另一個裝長60mm塑料管。（見粉針儀器與配件結構圖） 2、取樣針頭從鋅皮蓋上插入待測樣品瓶內，從60mm塑料管上取下5ml注射器，抽滿蒸餾水，從鋅皮蓋上穿進待測樣品瓶內，慢慢推動針筒活塞，把水打入瓶內排出氣體通過電極頭，液晶顯示的讀數即為該瓶內氣體的氧含量?？蓽y定2ml到500ml各種瓶裝蓋粉針劑、水針劑、營養品等 （三）CIII氣體測氧儀的安裝 根據煙道直徑大小連接取樣管二節或三節，把取樣管從煙道小孔中伸入中心部位，抽取煙道內氣體2ml，稍停再抽1ml，抽取3-4次，讀數即可穩定，此數值即是煙道內氣體的含氧量。 （四）CIv氣體測氧儀的安裝 此儀器氧電極配有兩種通氣頭，可根據用途不同選用（當心不要把電極弄壞）。測定各種高壓氣瓶和高壓艙的氣體氧含量時，裝配長柄通氣頭，手感有氣流出即可；若測定房間、艙室、密閉環境的氧濃度時，可用暴露式鈕扣通氣頭把氧電極伸入測定的環境，即可讀數。 六、使用須知及維修保養： 1、儀器出廠前氧電極已安裝好，可以直接投入使用，不需要重新安裝氧電極。如果需要重新安裝電極膜，請按以下步驟操作： （1）電極腔內用注射器注入重蒸餾水沖洗兩次，接著用DO-100電解液沖洗抽出0.2ml，以留出部分空隙。（換膜換藥水示意圖） （2）加一滴電解液于電極頭上，將PA-100膜圈用電解液沖洗兩次，注滿后慢慢扣在電極頭上，用壓膜圈旋緊。用水清洗電極后，再用吸水紙吸干，旋上護套。氧電極接在儀器上，開啟電源24小時后才能使用。 2、如果儀器讀數波動大，無法正確測量時。請輕敲氧電極，儀器讀數波動大于0.5%時，是因為PA型膜移動、穿孔或破裂，應該更換電極膜。更換電極膜請見本章第1條。
3、氧電極不用時，應套上保護套，套內放脫脂棉花，并經常加水保持濕潤。 4、儀器使用時遇到問題請打電話詢問，有問題請送本公司修理部門，儀器后蓋請不要自己打開，內部可調部位不應調動，以免給本公司修理帶來麻煩。 5、用干電池的儀器，當電池電壓小于8.5V時，顯示器左上角會顯示“LOBAT”，應更換新電池。 6、當儀器的讀數逐步降低，表示電極表面吸附表面活性物質。用棉花或濾紙沾上純乙醇輕擦電極的陰極表面，更換電解液后，裝上新電極膜。 7、本儀器屬計量儀器，為保證儀器準確使用，應當每年送當?shù)刭|(zhì)量技術檢測部門進行檢定或本公司檢查。 在不同大氣壓下，可按下式計算溶解氧含量： CS’=CS*(P-PW )/(101325-PW) 式中：CS’—在P（Pa）大氣壓力下氧的溶解度，mg/L； CS’—在101325Pa大氣壓力下氧的飽和溶解濃度，查閱附錄mg/L； P—測試時的大氣壓力，（Pa） 本表摘自《JJG291—2008覆膜式溶解氧測定儀檢定規程》。此表采用《ISO5814—198附錄》 附錄：表1、氧在不同溫度的水中飽和含量表 溫度（℃） | 溶解氧（mg/L） | 溫度（℃） | 溶解氧（mg/L） | 0 | 14.64 | 20 | 9.08 | 1 | 14.22 | 21 | 8.90 | 2 | 13.82 | 22 | 8.73 | 3 | 13.44 | 23 | 8.57 | 4 | 13.09 | 24 | 8.41 | 5 | 12.74 | 25 | 8.25 | 6 | 12.42 | 26 | 8.11 | 7 | 12.11 | 27 | 7.96 | 8 | 11.81 | 28 | 7.82 | 9 | 11.53 | 29 | 7.69 | 10 | 11.26 | 30 | 7.56 | 11 | 11.01 | 31 | 7.43 | 12 | 10.77 | 32 | 7.30 | 13 | 10.53 | 33 | 7.18 | 14 | 10.30 | 34 | 7.07 | 15 | 10.08 | 35 | 6.95 | 16 | 9.86 | 36 | 6.84 | 17 | 9.66 | 37 | 6.73 | 18 | 9.46 | 38 | 6.63 | 19 | 9.27 | 39 | 6.53 |
大氣壓校正表1 大氣壓 | 海拔 | 校正值% | 大氣壓 | 海拔 | 校正值% | mmHg | Pa | mmHg | Pa | 768 | 102.3 | -84 | 101 | 638 | 85.1 | 1447 | 84 | 760 | 101.3 | 0 | 100 | 631 | 84.1 | 1544 | 83 | 752 | 100.3 | 85 | 99 | 623 | 83.1 | 1643 | 82 | 745 | 99.3 | 170 | 98 | 616 | 82.1 | 1743 | 81 | 737 | 98.3 | 256 | 97 | 608 | 81.1 | 1843 | 80 | 730 | 97.3 | 343 | 96 | 600 | 80.0 | 1945 | 79 | 722 | 96.3 | 431 | 95 | 593 | 79.0 | 2047 | 78 | 714 | 95.2 | 519 | 94 | 585 | 78.0 | 2151 | 77 | 707 | 94.2 | 608 | 93 | 578 | 77.0 | 2256 | 76 | 699 | 93.2 | 698 | 92 | 570 | 76.0 | 2362 | 75 | 692 | 92.2 | 789 | 91 | 562 | 75.0 | 2469 | 74 | 684 | 91.2 | 880 | 90 | 555 | 74.0 | 2577 | 73 | 676 | 90.2 | 972 | 89 | 547 | 73.0 | 2687 | 72 | 669 | 89.2 | 1066 | 88 | 540 | 71.9 | 2798 | 71 | 661 | 88.2 | 1160 | 87 | 532 | 70.9 | 2909 | 70 | 654 | 87.1 | 1254 | 86 | 524 | 69.9 | 3023 | 69 | 646 | 86.1 | 1350 | 85 | 517 | 68.9 | 3137 | 68 |
濕度校正表2 溫度 ℃ | 飽和水蒸氣 | 含氧量% | 溫度 ℃ | 飽和水蒸氣 | 含氧量 % | mmHg | Pa | mmHg | Pa | 0 | 4.58 | 0.61 | 20.87 | 15 | 12.79 | 1.70 | 20.65 | 1 | 4.93 | 0.57 | 20.86 | 16 | 13.63 | 1.82 | 20.62 | 2 | 5.29 | 0.71 | 20.85 | 17 | 14.53 | 1.94 | 20.60 | 3 | 5.68 | 0.76 | 20.84 | 18 | 15.48 | 2.06 | 20.57 | 4 | 6.10 | 0.81 | 20.83 | 19 | 16.48 | 2.20 | 20.54 | 5 | 6.54 | 0.87 | 20.82 | 20 | 17.54 | 2.34 | 20.52 | 6 | 7.01 | 0.93 | 20.81 | 21 | 18.65 | 2.49 | 20.48 | 7 | 7.51 | 1.00 | 20.79 | 22 | 19.83 | 2.64 | 20.45 | 8 | 8.02 | 1.07 | 20.78 | 23 | 21.09 | 2.81 | 20.42 | 9 | 8.61 | 1.15 | 20.76 | 24 | 22.38 | 2.98 | 20.38 | 10 | 9.23 | 1.23 | 20.74 | 25 | 23.76 | 3.17 | 20.34 | 11 | 9.84 | 1.31 | 20.73 | 26 | 25.21 | 3.36 | 20.30 | 12 | 10.52 | 1.40 | 20.71 | 27 | 26.74 | 3.56 | 20.26 | 13 | 11.28 | 1.50 | 20.69 | 28 | 28.35 | 3.78 | 20.22 | 14 | 11.99 | 1.60 | 20.67 | 29 | 30.04 | 4.00 | 21.17 |
含有一定溫度的空氣的氧含量計算： Or=（101.3-Pt0×RH）×20.95/101.3 式中：Or-含有一定溫度的空氣的含氧量（%）； 101.3-標準大氣壓（760mgHg）（Pa）； Pt0-一定溫度下飽和水蒸氣壓（見表3）（Pa）； 20.95-干空氣中氧含量（%） 注：1mmHg=0.1333Pa或1Pa=7.5025mmHg。
|
