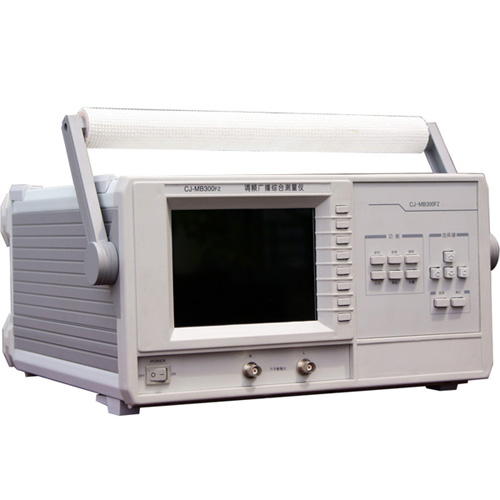

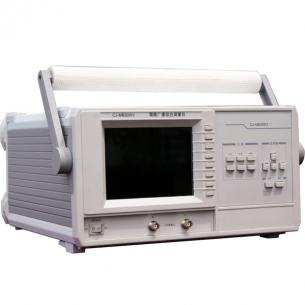

CJ-MB300FZ系列調頻廣播綜合測試儀

該儀器采用計算機技術與測試技術相結合的數字化測量?jī)x，克服了以上模擬儀器的缺點。數字儀器先將被測模擬信號轉換為數字信號（A/D轉換），然后通過計算機一系列CPU處理、算法分析后，得到高精度的測試結果。數字儀器具有性能穩定、精度高、測試指標多、操作簡便等性能特點。測試結果，既可以在顯示屏上直接觀察和讀取數據，又可以存儲在磁盤上長期保存和分析計算，同時還可以進行打印，其打印結果也是高精度的數據和圖形。“數字式調頻廣播綜合測量?jī)x” 是用于調頻廣播和音頻領域進行精密測試的數字化智能儀器。
此外，這種儀器還可以與網絡聯接進行遠距離傳輸和遠距離測試，這些功能更是模擬儀器無法做到的。

 本儀器滿足下列標準：
1、GB/T 4312.1——1984
      調頻廣播發射機技術參數和測量方法——單聲和立體聲
2、GY/T169——2001
      米波調頻廣播發射機技術要求和測量方法
技術參數
   本儀器自帶音頻信號發生器；具有調頻解調和立體聲解碼器、音頻處理器，波形顯示和數據顯示器等功能部分。均能滿足國標GB/T 4312.1——1984和部標GT/T169——2001所提儀器性能要求。
1、音頻信號發生器
 頻率范圍：20Hz~20kHz
 頻率誤差：< ±1Hz
 幅度：0~5Vrms可調
 諧波失真：≤0.05%
 輸出阻擾：600Ω不平衡/平衡
 輸出極性：可同相或反相
2、射頻——立體聲解碼段的技術性能
2.1 射頻特性
射頻輸入阻擾：50Ω
大射頻輸入電平：7Vp-p
小射頻輸入電平：100mVp-p
射頻頻率范圍：87.5~108MHz
中頻頻率：1.8MHz
射頻調諧和衰減調整在面板上微機按鍵數控
2.2 立體聲解碼器性能
頻偏讀數范圍
 40kHz~100kHz；頻偏指示誤差：≤±2kHz
振幅頻率特性：
 在發射機不加重，解調器不去重的條件下，以1kHz為參考, R、L 聲道在50Hz~15kHz ≤±0.1dB
 在有加重和去重條件下：≤±0.3dB
左右信號分離度
 保持頻偏75kHz時, 100Hz~10kHz≥50dB；50Hz~15kHz≥40dB
左右信號電平差

50Hz~15kHz，頻偏75kHz時≤0.2dB
諧波失真
頻偏75kHz，失真度測量范圍THD=0.05%~16%，誤差≤0.01%
左右信號在50Hz~15kHz內,THD≤0.5%（含發射機失真）
調頻信噪比
 不含發射機 ≥75dB；含發射機 ≥60dB
導頻信號測量
導頻頻率誤差：19kHz±1Hz
寄生調幅噪聲測量
 測量范圍：-30dB~-65dB
2.3 音頻處理儀的性能
可測頻率范圍
 30Hz~20kHz
音頻電平測量
 可測左右信號1mV~4500mV的音頻電壓精度±0.1%。
 測量單位可選mV；dBu；dBv任意一種。
左右通道相位差
能測量左右信號在同相或反相時相對的相位差，誤差±1deg
2.4  波形顯示器性能
 本儀器可在彩色液晶顯示屏上同時顯示左右信號的波形，伴有頻率和幅度讀數顯示，可作雙線音頻示波器用。
 2.5 工作條件
     a. 環境溫度：5～35℃
     b. 相對濕度：85%
     c. 供電：交流220V±5%，電源頻率：50Hz±1Hz
