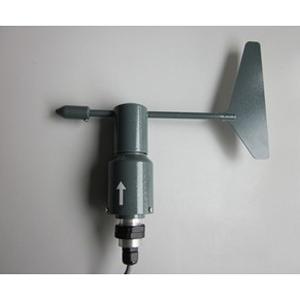

FC8450系列
風向傳感器
型號: FC8450系列 查看同類
名稱:風向傳感器
選擇適合的杯式風速風向傳感器
1.查看風速,風向功能.
2.每一款產品,購買前一定確認您使用的電源
DC:24V
DC:12V
DC:5V
3.信號輸出,如果你要信號輸出,請告知信號類型.
*上述信息一定核對好,確保準確發貨,發送準確產品給您.

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:[email protected]

型號 名稱 風速 風向 精度 報警功能
報警輸出 		信號輸出 備注說明
FC8450 風向傳感器 16風向 3%

一、FC8450系列風向傳感器介紹

FC 8450系列風向傳感器用于風力發電機的水平風向，傳感器通過一個電位器檢測風向，內部安裝一個位移傳感器，將位移及角度（0~3600）變化轉換成模擬量輸出。使測量數據可以很方便地接入PLC、數據采集儀、其他的控制系統。

傳感器的外部零件由鋁合金材料制作完成，并在表面噴塑，這種塑料具有防水、耐腐蝕功能，內部及轉動處均有密封性能較好的密封圈，防止水、鹽霧以及沙塵侵入。為了能夠在寒冷及雨雪天氣的氣候條件下使用， AVM 8450系列風速傳感器內部安裝有電子自動加熱系統，防止?jié)L動軸承和外部旋轉部件結冰，當氣溫降至０度以下時，系統將自動加熱，將冰雪融化。

安裝方式：該類傳感器安裝在專門設置的支架或者桿上，使用PG21螺孔或者φ29的通孔進行安裝，引導連接電纜或插頭穿過安裝孔，用PG21螺母固定。塔形傳感器用2個翼型螺栓固定在專用的φ50的桅桿上使用。



二、FC8450系列風向傳感器選型向?qū)?/span>

風速傳感器類型         信號輸出        測量范圍          加熱功率              連接導線

FC 8450-A-0020           0……20mA     0.5......... 50m/s       20W              12 m x 6 x 0,25 mm2

FC 8450-A-0420           4……20mA     0.5......... 50m/s     20W              12 m x 6 x 0,25 mm2

FC 8450-V-0010           0……10 V      0.5......... 50m/s       20W              12 m x 6 x 0,25 mm2

FC 8450-V-0005           0……5 V       0.5......... 50m/s       20W              12 m x 6 x 0,25 mm2

風向傳感器選型說明(我公司生產的風速、風向傳感器為鋁合金材質)：


三、FC 8450系列風向傳感器技術參數

項目

參數

測量范圍

0～ 360度

分辨率

0.4度

精度

±1度

測量原理

電磁原理

電流輸出負載

大500Ω

工作電壓

12～ 36V（DC24V）

加熱器

24V DC，≥20W

生存風速

大70m/s，30min

連接方式

12m LiYCY6×0.25mm2電纜

對北標志

紅黑黃標志

重量

0.95kg ～ 1.35kg

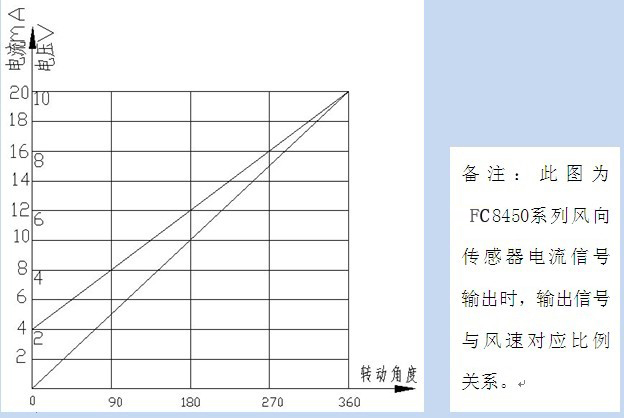

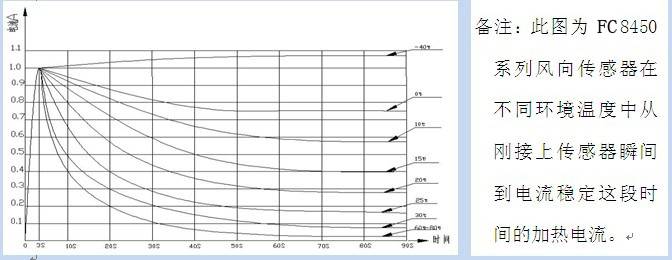

四、FC 8450系列風向傳感器信號輸出以及加熱曲線(以電流信號為例)

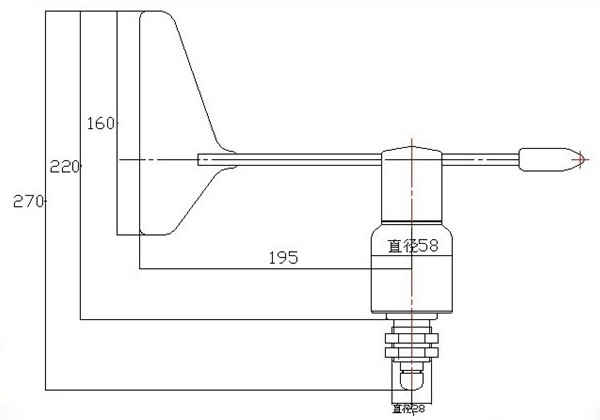

五、FC 8450系列風向傳感器外形尺寸圖：

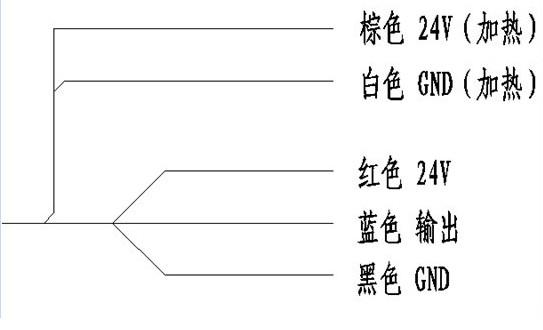

六、FC 8450系列風向傳感器接線圖：
