儀器用途

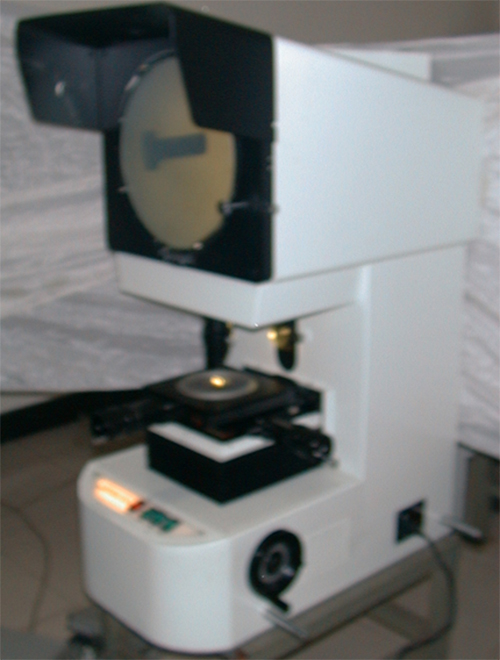

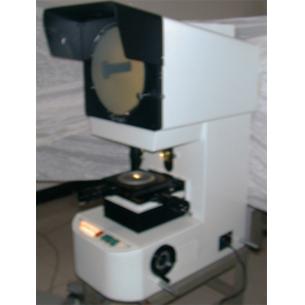

JTT-D臺式測量投影儀是一種光、機、電一體化的精密高效光學計量儀器。它被廣泛應用于機械、儀表、鐘表、電子、電纜、橡膠、彈簧五金、建材、輕工等各行各業(yè)以及院校、研究所、計量檢定部門的計量室、試驗室和生產車間。本儀器能高效率檢測各種形狀復雜工件的輪廓尺寸和表面形狀。是電線電纜專用投影儀。

基本參數、規(guī)格

1． 投影尺寸：φ300mm

投影屏旋轉范圍:0～360° 旋轉角度游標分劃:2’

2． 物鏡：放大倍數：    10倍   20倍   50倍   10倍（任選一個）

    物方線視場（mm）：  φ30   φ15    φ6

    物方工作距離（mm）：85.17   81.94   16.99

    反射方式：          外反射 外反射  外反射

3． 工作臺：金屬臺面尺寸（mm）：200×160

    X座標行程：（mm）50   測微手輪格值：0.01

    Y座標行程：（mm）25   測微手輪格值：0.01

    玻璃臺面尺寸（mm）：φ90     旋轉范圍：0～360°

4． 調焦范圍：70mm

5． 儀器照明：24V，150W鹵鎢燈

6． 冷卻方式：風冷3只軸流風機

7． 電源：220V（AC），50/60Hz總功率350W

8． 外形尺寸：720×390×27500px

9．儀器重量：110kg

成套性：

主機；

10×1只；

備泡2只；

電源線1根；
