測試條件

IF＝0.5A    IR＝1A     TRR＝0.25A    R＝1Ω

技術參數

測量：TRR    20~3500nS±5％  ±3個字

電源：220V±10％    40VA     50／60HZ

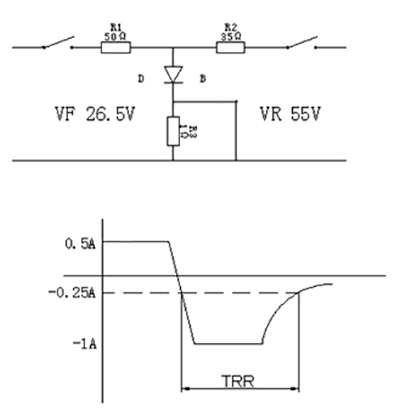

測試原理

使用方法

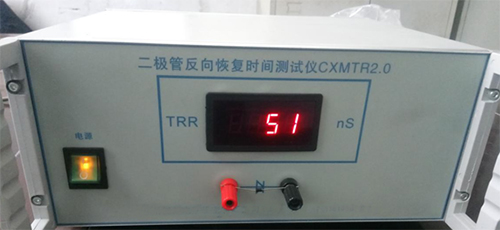

打開電源開關，先預熱十分鐘以上，將被測二極管放在接線柱上，注意極性不要放反，即可在面板上顯示出被測管的反向恢復時間。

特別提示：由于恢復時間是ns級高頻參數，用戶外接測量線后會引起誤差增大，所以盡量用高品質極短線引出，測量時盡量不要用手直接拿二極管，以免人溫度影響測量值，部分儀表外接了量程開關，350ns以下請用小量程（選擇開關放在下面），超過350ns用大量程（選擇開關放在上面）。

可以按照用戶要求，增加調節(jié)電位器。

還有一款用于測芯片的TRR儀表，觸摸屏，數字修正測量值，測量極性可以通過按鈕快速轉換，采樣頻率每秒幾次可設置。
