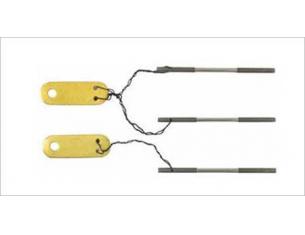

三針,螺紋測量用三針
三針,螺紋測量用三針三針量規

型號:

三針,螺紋測量用三針

查看同類

名稱:三針,螺紋測量用三針三針量規
螺紋測量用三針是每組具有確定的相同公稱直徑的三個量針
直徑D(mm):0.118-6.212

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:[email protected]

留言咨詢

螺紋測量用三針是每組具有確定的相同公稱直徑的三個量針，以間接法測量螺紋中徑。符合GB標準

序號	編號	準確度等級	公稱直徑D(mm)	公稱直徑D的尺寸偏差(μm)	圓度公差(μm)	質量
1	921-01	0	0.118	±0.25	0.25	0.00001
2			0.142			0.000015
3			0.185			0.000025
4			0.25			0.000047
5			0.291			0.000063
6			0.343			0.000088
7			0.433			0.00014
8			0.511			0.000194
9			0.572			0.000243
10			0.724			0.000439
11			0.796			0.00053
12			0.866			0.000628
13			1.008			0.00085
14			1.157			0.00112
15			1.302			0.001419
16			1.441			0.001738
17			1.553			0.002019
18			1.732			0.002232
19			1.833			0.002499
20			2.05			0.003127
21			2.311			0.003973
22			2.595			0.00501
23			2.886			0.006197
24			3.106			0.007178
25			3.177			0.00751
26			3.55			0.009376
27			4.12			0.01263
28			4.4			0.014404
29			4.773			0.01695
30			5.15			0.01973
31			6.212			0.02871
32		1	0.118	±0.50	0.5	0.00001
33			0.142			0.000015
34			0.185			0.000025
35			0.25			0.000047
36			0.291			0.000063
37			0.343			0.000088
38			0.433			0.00014
39			0.511			0.000194
40			0.572			0.000243
41			0.724			0.000439
42			0.796			0.00053
43			0.866			0.000628
44			1.008			0.00085
45			1.157			0.00112
46			1.302			0.001419
47			1.441			0.001738
48			1.553			0.002019
49			1.732			0.002232
50			1.833			0.002499
51			2.05			0.003127
52			2.311			0.003973
53			2.595			0.00501
54			2.886			0.006197&l

測量螺紋中徑時，建議根據被測螺紋的螺距選用相應公稱直徑的量針，參見下表。

序號	公制螺紋（螺距）(mm)	被測螺紋的螺距英制螺紋（每英寸上的牙數）		梯形螺紋（導程）(mm)	量針公稱直徑D(mm)
序號	公制螺紋（螺距）(mm)	50°	60°	梯形螺紋（導程）(mm)	量針公稱直徑D(mm)
1	0.2	-	-	-	0.118
2	-0.225
3	0.25				0.142
4	0.3				0.185
5	-		80
6	0.35		72
7	0.4		64		0.25
8	0.45		56
9	0.5		48		0.291
10	0.6		-		0.343
11	-		44
12		40	40
13	0.7	-	-		0.433
14	0.75		36
15	0.8	32	32
16	-	28	28		0.511
17	1	-	27		0.572
18	-	26	26
19		24	24
20	1.25	22,20,19	20		0.724
21	-	18	18		0.796
22	1.5	16	16		0.866
23	1.75	14	14		1.008
24	-	-	-	2
25	2	12	13	-	1.157
26	-	-	12
27		11	11 1/2	2※	1.302
28		-	11	-
29	2.5	10	10		1.441
30	-	9	9	3	1.553
31	3	-	-	3※	1.732
32	-	8	8	-	1.833
33	3.5	7	7 1/2	4	2.05
34	-	-	7	-
35	4	6	6	4※	2.311
36	4.5	-	5 1/2	5	2.595
37	5	5	5	5※	2.886
38	-	-	-	6	3.106
39	5.5	4 1/2	4 1/2	6※	3.177
40	6	4	4	-	3.55
41	-	3 1/2	-	8	4.12
42		3 1/4		8※	4.4
43		3		-	4.773
44		2 7/8、2 3/4		10	5.15
45		2 5/8、2 1/2		12	6.212

注1：選擇量針的公稱直徑測量單頭螺紋中徑時，除標有※符號的螺距外，由于螺紋牙形半角偏差而產生的測量誤差甚小可忽略不計。

注2：當用量針測量梯形螺紋中徑出現量針表面低于螺紋外徑和測量通端梯形螺紋塞規中徑時，按帶※號的相應螺距來選擇量針；此時應計入牙形半角偏差對測量結果的影響。
