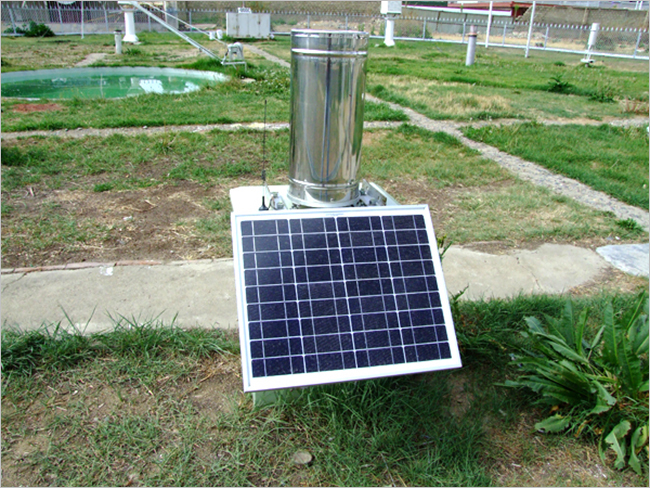

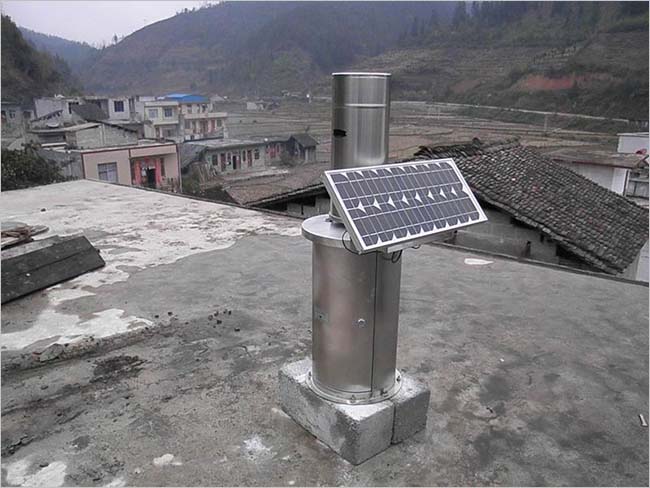

RG-100雨量監測站廣泛應用于農業、林業等領域以及水庫、大壩安檢、港口、氣象檢測站等場所。

雨量監測站配置

支架：高度為1.2米

雨量傳感器：測量范圍：0-8mm/min

            準確度：0.4mm≤10mm ±4%>10mm

分辨率：0.2mm

無線傳輸：數據傳輸采用GPRS和短信息兼容方式

具備向三個（或以上）地址發送數據功能

具備看門狗功能，出現故障可自動恢復

具備雨量數據定量發送報警信息功能

太陽能供電：太陽能板供電系統

數據采集發送器：數據采樣頻率 1次/ 分鐘

采集器時鐘誤差：不大于15S/月

數據存儲器：容量不小于32M

具備電池電壓檢測功能

具備數據呼叫回復功能

具備遠程設定參數功能

實際應用及功能實現

·能在水文測站、環保、農、林業等部門提供原始的降雨量數據軟件功能強大，數據查看方便，隨時可以將記錄儀中的數據導出到計算機中，并可以存儲為EXCEL表格文件，生成數據曲線，以供其它分析軟件進一步進行數據處理，方便研究及檢查。

·由雨量傳感器、太陽能供電系統，數據發送器、不銹鋼支架和野外防護箱等部分組成，雨量傳感器為氣象專用傳感器，具有高精度高可靠性的特點。數據采集發送器具有數據采集、數據定時存儲、參數設定、友好的軟件人機界面和標準通信功能，圖形數據顯示特點，

·軟件功能：GSM數據接收發送機；數據接收、顯示、統計軟件。（不包含電腦）實時收集、在電腦屏幕地圖上顯示各站雨量數據，圖標顯示統計結果。   屏幕地圖數據顯示，要求整幅地圖能“漫游”滾動顯示，圖像顯示速度和清晰度在能忍受范圍內。   當雨量達到設定值，能夠自動向若干（不小于20）手機自動發送報警信息。  數據能夠和SQL數據庫對接。

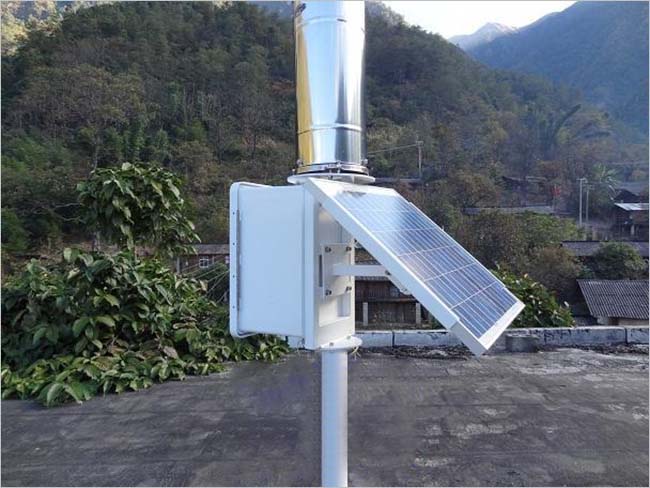

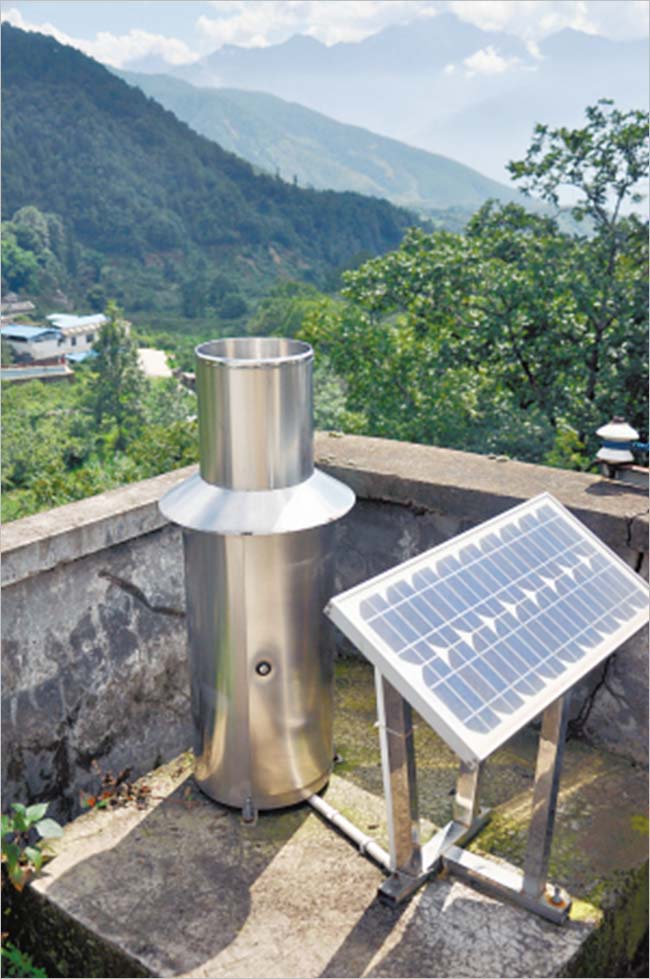

雨量監測站主機

通訊方式：GPRS和短信息兼容方式

供電方式：太陽能供電

系統安裝于不銹鋼支架上，體積小巧，防雨防盜。

傳感器接口圖：采用標準航空插頭接線標準，插拔方便，防水安全。

設備功能及特點

·太陽能供電.不銹鋼支架, 總高1.2米，更加結實，抗風能力極大提高，外觀簡潔，拆分和安裝非常方便；支架運輸、攜帶方便

·軟件功能強大，可以將采集器中的數據導入計算機中，并可以存儲為EXCEL 表格文件，以供其它分析軟件進一步進行數據處理。

·適用范圍：廣泛應用于農業、林業等領域以及水庫、大壩安檢、港口、氣象檢測站等場所

·數據存儲空間：

數據存儲器容量不小于32M

·數據提出及通訊：

可不定期用計算機提取數據，也可以用無線方式從計算機中提取數據。

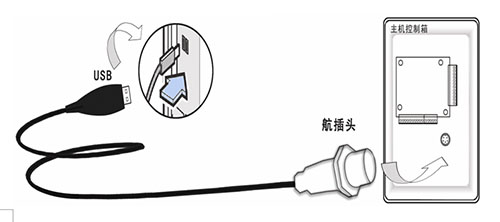

本地通信連接示意圖：

雨量傳感器

技術參數

測量范圍 ：0-8mm/min

準確度：0.4mm≤10mm ±4%>10mm

分辨率：0.2mm

承雨口徑：φ200mm

重量：約3.5千克

輸出信號：?jiǎn)胃苫晒芡〝啵?PLUS/MM（抗干擾電阻100歐及電容0.01微法）

工作環境溫度：-20～80℃

功能及特點

·體積小，安裝方便；精度高，穩定性好

·線性度好，傳輸距離長，抗干擾能力

·漏斗處設計網孔，防止樹葉等雜物阻塞雨量下流

·翻斗部件支承系統制造精良，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠

·儀器外殼用不銹鋼制成，不起銹，外觀質量佳

·承雨口采用不銹鋼皮整體沖拉而成，光潔度高，滯水產生的誤差小

·底盤內部設有水平調節泡，可以輔助底角調整設備

·適用范圍：是一種水文、氣象儀器，用以測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等的需要?？捎糜跉庀笈_(tái)（站）、水文站、農林、國防、野外測報站等有關部門，配合我公司自主研發生產的雨量記錄儀來測量降水量、降水強度、降水時間等?？蔀榉篮?、供水調度、電站水庫水情管理提供原始數據。

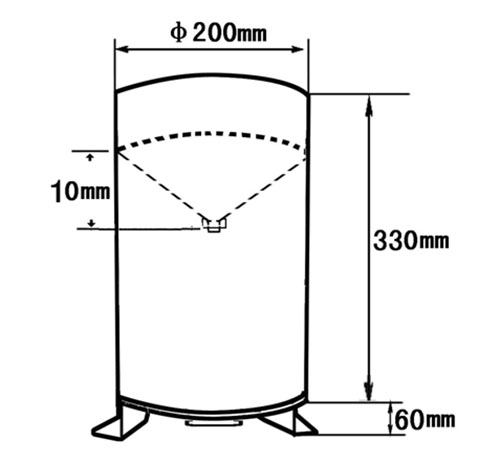

規格如下圖：

軟件說明

為方便客戶遠程查詢?cè)O(shè)備監測數據，我公司設計開發了“環境數據監測中心管理系統”，以下簡稱“監測系統”，客戶通過登陸“監測系統”進行數據的查詢工作。登陸方式可以選擇手機上網登陸和有互聯網環境的任何一臺計算機登陸。手機上網可以查詢實時監測數據，計算機登陸互聯網可以查詢實時監測數據和歷史監測數據。

操作方法

·賬戶信息

登陸賬戶和密碼由我公司統一設置后告知于使用單位。

設備安裝后，客戶將新SIM卡號告知我公司，我公司將為客戶建立SIM卡通訊檔案，為客戶生成登陸賬戶，包括用戶名、設備ID、密碼等基本信息，并告知客戶，客戶登陸后可對基本信息進行完善或更改。

·用戶登錄

客戶用我公司所給的登陸賬戶進行登陸，界面如圖：

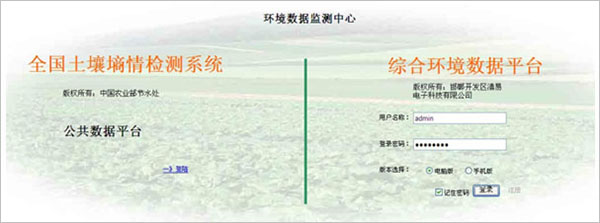

用戶登錄界面（右側為客戶登陸窗口）

·用戶信息列表

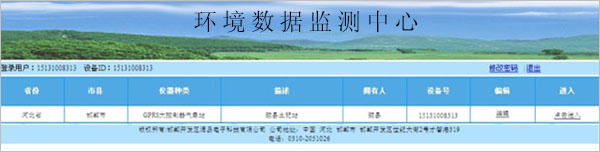

用戶信息列表界面

登錄后，將進入用戶信息列表頁，客戶能看到自己氣象站的基本信息，并且可以進行完善，點解“編輯”列中的“編輯”按鈕即可對本行信息編輯，之后保存即可更新。

點擊“點擊進入”，即可進入查詢數據主頁面。

·查詢主頁面

實時數據界面

在用戶信息列表中，選擇相應行，雙擊，即可進入自己?jiǎn)挝坏臋z測數據查詢主頁面。

（1）上部分顯示登錄信息和自己?jiǎn)挝坏脑O(shè)備ID。

（2）左側為功能選擇鍵。分為“手機版”，“實時數據”，“歷史數據”，“歷史曲線”，“返回列表頁”，“用戶注銷”等功能。

手機版：客戶利用手機登陸網站，進行實時數據查詢時看到的精簡界面。

實時數據：設備當前的監測數據以及對時段內的數據進行統計分析結果（如當天低值、高值、平均值等）。

歷史數據：根據開始時間和結束時間，查詢時間段內的監測數據。并且可以刪除數據和導出數據到本地。

歷史曲線：查看各個通道監測值的曲線圖，直觀了解監測值的變化走勢。

返回列表頁：返回客戶列表。（客戶只能看到本單位氣象站的基本信息）。

用戶注銷：點擊此按鈕，重新回到登陸界面。

·附圖：

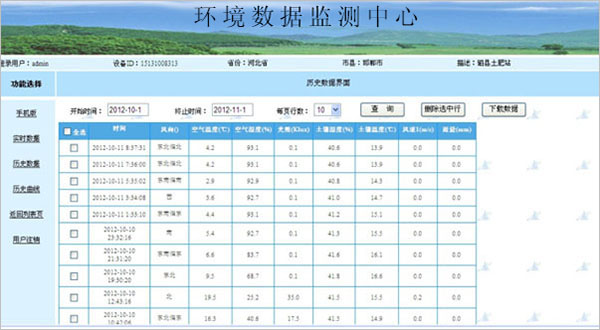

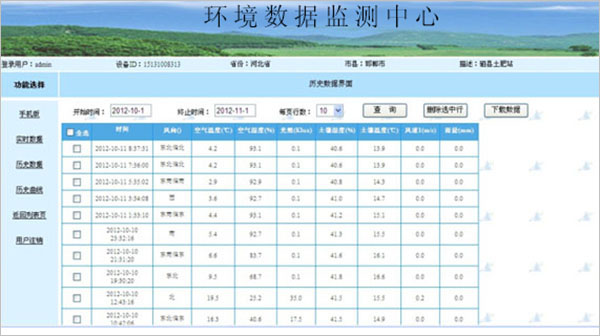

歷史數據界面

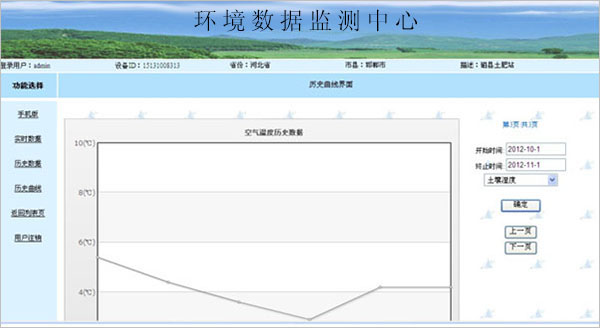

歷史曲線界面

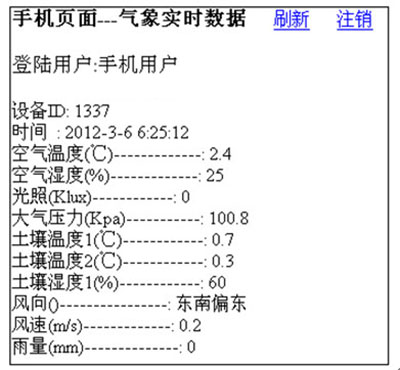

手機精簡頁面

⊙ 使用上的注意事項

警告

不按線序接線,可能造成該設備及連接該設備的儀器損壞

輸入電源超過該設備的大接入電源時,將造成該設備的損壞

注意

使用前請先完整閱讀本說明書

正確連接設備線路

首先確認

﹡檢查該設備與您購買的設備是否相同

﹡檢查設備外觀是否破損

﹡檢查設備附件是否齊全

⊙維護和保養

本儀器是具有優良設計和功能原理的科技產品，應注意維護和保養。下列建議將幫助您有效使用保養服務。

﹡避免儀器被刮劃，保持外部保護膜完整性，增加儀器使用壽命

﹡使用儀器時請將各連接部位固定牢固，避免儀器的損壞

﹡粗暴地對待儀器會毀壞內部電路板及精密的結構

﹡不要用顏料涂抹儀器，涂抹會在可拆卸部件中阻塞雜物從而影響正常操作

﹡使用清潔、干燥的軟布清潔儀器外部

﹡定時查看其他配置設備的電源電量，確保儀器正常工作軟件及控制功能

用戶登陸

規定用戶使用權限，非用戶不能登陸系統，保證系統安全?？稍O(shè)置權限對用戶和密碼進行修改。分兩級權限：察看權限、參數修改權限。

系統監控

定時記錄參數數據。

實時曲線

實時趨勢曲線可將系統采集到的數據以實時曲線的方式顯示出來，以便于觀察系統狀態。

歷史曲線

可顯示出各測量參數的日、月、季、年參數變化曲線，根據該曲線可合理的設置系統參數值。

報表

可將數據測量結果送入至軟件的報表服務器中，以報表形式對各參數進行分析和瀏覽。
