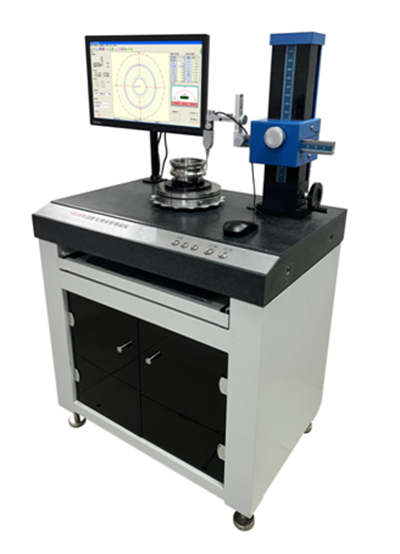

YD200B
圓度儀

型號:

YD200B

查看同類

名稱:圓度儀
YD200B型圓度波紋度測量儀是采用計算機測量系統的轉臺式通用型圓度及波紋度測量儀，工作臺旋轉采用高精度滑動軸承，傳感器采用高精度電感式位移傳感器，主要用于測量圓環、圓柱等回轉體工件的內外圓的圓度和波紋度，廣泛應用于汽車零件、軸承、紡機、油泵油嘴等精密機械制造企業及大專院校、科研院所、計量機構等。

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:[email protected]

留言咨詢

型號	名稱	主軸旋轉精度	儀器綜合精度
YD200B	圓度儀	±[0.03+0.0006H(mm)]μm	≤[0.07+0.0006H(mm)]μm
YD200B	圓度儀	±[0.03+0.0006H(mm)]μm	≤[0.07+0.0006H(mm)]μm

一．儀器簡介

YD200B型圓度波紋度測量儀是采用計算機測量系統的轉臺式通用型圓度及波紋度測量儀，工作臺旋轉采用高精度滑動軸承，傳感器采用高精度電感式位移傳感器，主要用于測量圓環、圓柱等回轉體工件的內外圓的圓度和波紋度，廣泛應用于汽車零件、軸承、紡機、油泵油嘴等精密機械制造企業及大專院校、科研院所、計量機構等。

二．儀器特點

·操作簡便,經濟適用

·結構緊湊，易于維護

·計算機數字化測量處理

·多種圓度評定方法

·多波段數字濾波

·頻譜分析、諧波分析

·通用打印機圖形輸出

·測量結果數據庫歸檔存儲

三．技術參數

測量項目	圓度、波紋度、圓跳動、偏心、同心度。
主軸旋轉精度	±[0.03+0.0006H(mm)]μm
儀器綜合精度	≤[0.07+0.0006H(mm)]μm
主軸轉速	5r/min
轉臺最大載荷	15kg
轉臺有效直徑	200 mm
被測工件最小內徑	5mm
被測工件最大外徑	300mm
最大測量高度	300mm
旋轉工作臺	調平調心
傳感器移動	手動調節
量程范圍	±25μm, ±50μm,±100μm
測量分辨率	0.01μm
最大采樣分辨率	2048點/周
數字濾波檔	2-15、2-50、2-150、2-500、15-150、15-250
放大倍數	400、1000、2000、4000、10000、20000、40000、80000、100000、200000
圓度評定方法	最小二乘圓LSC、最小區域圓MZC、最大內切圓MIC、最小外接圓MCC
其他功能	諧波分析、斜率分析、數據庫存檔、換向器測量
主機外形尺寸	長×寬×高：720mm×480mm×1200mm
主機重量	約100kg
電源	AC200V
