工作原理

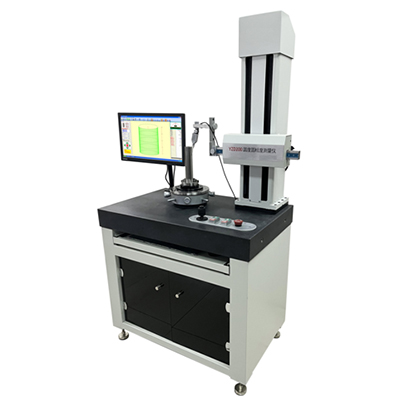

YZD300A型圓度圓柱度測量儀是以精密氣浮主軸和高精度立柱導軌為基準，采用計算機測量系統的轉臺式通用型圓度圓柱度測量儀。儀器機械主機主要由精密氣浮主軸、天然花崗巖臺面、調平調心工作臺、高精度花崗巖立柱、傳感器箱和空氣過濾干燥系統組成；儀器驅動控制系統主要由主軸電機、立柱電機、傳感器箱驅動電機、電機驅動控制電箱、計算機運動控制卡和測頭操縱桿構成；儀器數據采集系統主要由高精度電感位移傳感器、旋轉編碼器、16位高速數據采集卡和高精度電感信號測量電箱組成；儀器軟件系統是基于windows XP操作系統的專用測量軟件，完成數據采集、數字濾波、測量參數評定、數據分析、數據存儲管理等功能。該儀器主要用于圓環、圓柱等回轉體工件的的圓度、圓柱度、波紋度、同軸度、同心度、垂直度、平行度等參數的測量，廣泛應用于汽車零件、軸承、紡機、油泵油嘴、航空航天等精密機械制造領域。

技術參數

儀器特點

l   主軸采用超高精度的氣浮軸，使儀器具有旋轉精度高、穩定性好、承載能力強、非接觸、不磨損、長壽命的優點，達到國家一級精度標準。

l   主軸電機通過非接觸磁力聯軸節與氣浮主軸連接，完全隔離電機振動對氣浮主軸的影響。

l   工作臺面和立柱采用天然花崗巖材料使儀器機械性能更加穩定可靠、不變形、不漂移、造型美觀。

l   采用多截面法測量工件圓柱度

l   高精度立柱導軌保證工件圓柱度測量精度高、重復性好。

l   儀器的空氣過濾干燥系統包括兩級內置空氣過濾器、一個壓力保護繼電器和一個油水分離器裝置，使壓縮空氣工作氣壓穩定、干凈、干燥，確保氣浮主軸旋轉穩定性好，精度高。

l   主軸電機采用高精度調速電機，使儀器主軸旋轉平穩可靠

l   傳感器垂直和水平運動采用直線電機驅動，使儀器操作方便，調整精準。

l   采用2048線/周的高精度旋轉編碼器，保證數據采樣分辨率。

l   基于windowsXP操作系統的專用測量分析管理軟件具有自動采集、自動修正偏心、儀器校準、數字濾波、符合最新ISO標準的測量參數評定、測量結果數據庫存檔、打印輸出等功能。

l   與國內外其他廠家同類產品相比，該產品具有測量范圍大的優勢：可測量工件的體積（長寬高）明顯大于其他廠家同類產品。

l   與國內外其他廠家同類產品相比，該產品具有承載能力強的優勢：主軸承載能力60KG以上，明顯大于其他廠家同類產品，可保證較大、較重、不對稱工件的測量精度不降低。
