YD200A,200B.圓度儀圓度儀,圓柱度儀
圓度儀,圓柱度儀

型號:

YD200A,200B.圓度儀圓度儀,圓柱度儀

查看同類

名稱:圓度儀,圓柱度儀
這是常用的2款型號,
測量項目:
圓度、圓柱度、波紋度、同心度、同軸度、平行度、平面度、垂直度、偏心、跳動量。
主軸精度:　±0.025μm
系統精度:　≤0.05μm
立柱導軌直線度:　0.5μm/100mm
立柱導軌對主軸平行度:　1.5μm/100mm
主軸轉速:　5r/min
轉臺大載荷: 80 kg
轉臺有效直徑: 300 mm（可擴展至350mm）
工件小內徑: 3mm
測量高度: 300mm（可擴展至400mm）
測量分辨率:　0.01μm

聯系電話,021-6573 0171

上海精密儀器儀表有限公司
021-6573 0171
網站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
傳真:021-6573 2715
郵箱:[email protected]

留言咨詢

YD200型圓度測量儀是采用計算機測量系統的轉臺式通用型圓度及波紋度測量儀，工作臺旋轉采用高精度滑動軸承，傳感器采用高精度電感式位移傳感器，主要用于測量圓環、圓柱、球體等回轉體工件的內外圓的圓度和波紋度，廣泛應用于汽車零件、軸承、紡機、油泵油嘴等機械零件制造行業。該儀器運用計算機數字化測量技術，由計算機自動完成數據采集、數字濾波、圓度波紋度評定、數據分析，圖形和數據結果直接顯示在屏幕上，可通過通用打印機打印輸出，亦可保存在數據庫中存儲在磁盤上。

儀器特點

·測量精度高，操作簡便

·結構緊湊，易于維護

·計算機數字化測量處理

·采用新的圓度波紋度評定標準

·多種圓度評定方法

·多波段數字濾波

·頻譜分析、諧波分析

·通用打印機圖形輸出

·測量結果數據庫歸檔存儲

技術參數

型號	YD200/A	YD200/B
測量項目	圓度、波紋度。
主軸精度	±0.045μm	±0.035μm
系統精度	≤0.10μm	≤0.08μm
主軸轉速	5r/min
轉臺大載荷	10 kg
轉臺有效直徑	200 mm
工件小內徑	3mm
測量高度	300mm
旋轉工作臺	調平調心
傳感器移動	手動調節
量程范圍	±25μm， ±50μm，±100μm
測量分辨率	0.01μm
大采樣分辨率	1024點/周
數字濾波檔	2-15、2-50、2-150、2-500、15-150、15-250
放大倍數	400、1000、2000、4000、10000、20000、40000、80000、100000
圓度評定方法	小二乘圓LSC、小區域圓MZC、大內切圓MIC、小外接圓MCC

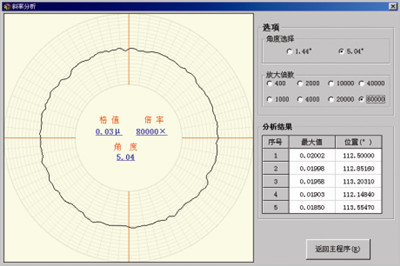

其他功能	諧波分析、斜率分析、數據庫存檔
擴展功能	部分圓弧圓度評定、電機換向器圓度、片間差測量
選配件	精密三爪卡盤、部分圓弧評定軟件、電機換向器測量軟件
主機外形尺寸	長×寬×高：600mm×300mm×500mm
主機重量	約45kg

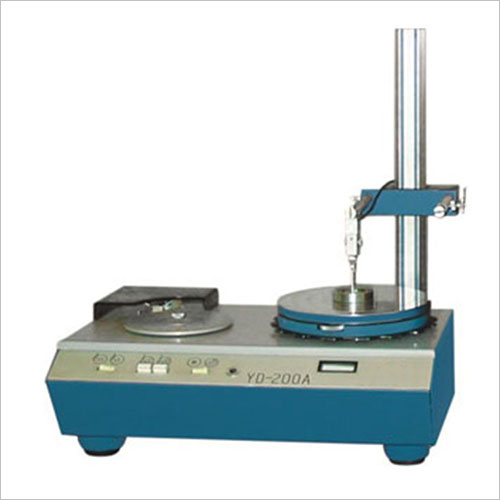

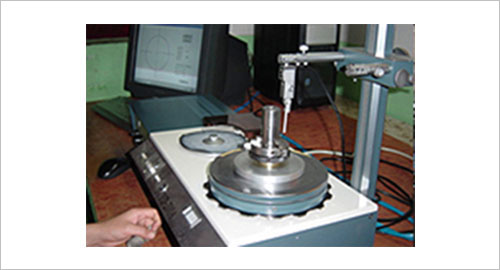

200A產品

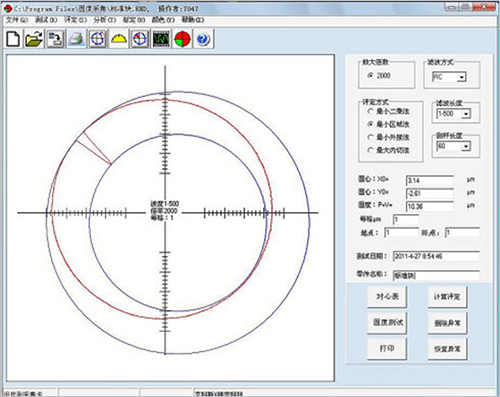

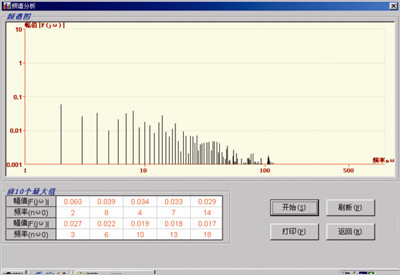

軟件界面

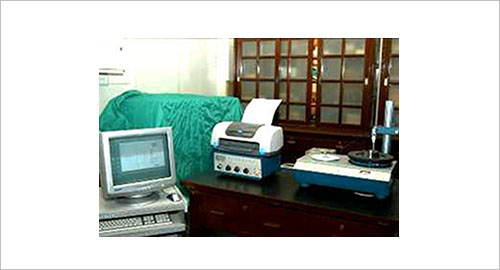

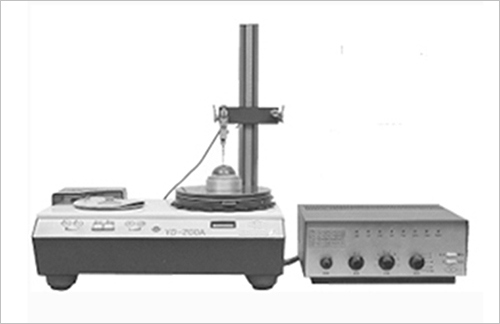

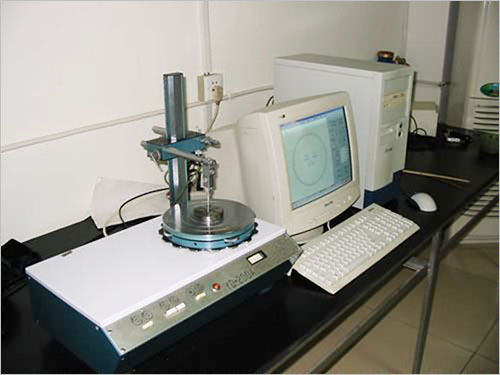

接電腦的YD200A

相關技術文章

相關產品

型號:YD200A,200B.圓度儀圓度儀,圓柱度儀

名稱:圓度儀,圓柱度儀

這是常用的2款型號,
測量項目:
圓度、圓柱度、波紋度、同心度、同軸度、平行度、平面度、垂直度、偏心、跳動量。
主軸精度:　±0.025μm
系統精度:　≤0.05μm
立柱導軌直線度:　0.5μm/100mm
立柱導軌對主軸平行度:　1.5μm/100mm
主軸轉速:　5r/min
轉臺大載荷: 80 kg
轉臺有效直徑: 300 mm（可擴展至350mm）
工件小內徑: 3mm
測量高度: 300mm（可擴展至400mm）
測量分辨率:　0.01μm

型號:YD200B

名稱:圓度儀

YD200B型圓度波紋度測量儀是采用計算機測量系統的轉臺式通用型圓度及波紋度測量儀，工作臺旋轉采用高精度滑動軸承，傳感器采用高精度電感式位移傳感器，主要用于測量圓環、圓柱等回轉體工件的內外圓的圓度和波紋度，廣泛應用于汽車零件、軸承、紡機、油泵油嘴等精密機械制造企業及大專院校、科研院所、計量機構等。

型號	名稱	主軸旋轉精度	儀器綜合精度
YD200B	圓度儀	±[0.03+0.0006H(mm)]μm	≤[0.07+0.0006H(mm)]μm

型號:YD200G 圓度儀,圓柱度儀

名稱:圓度儀,圓柱度儀

G系列的,是氣浮軸
測量項目:
圓度、圓柱度、波紋度、同心度、同軸度、平行度、平面度、垂直度、偏心、跳動量。
主軸精度:　±0.035μm
系統精度:　≤0.05μm
立柱導軌直線度:　0.5μm/100mm
立柱導軌對主軸平行度:　1.5μm/100mm
主軸轉速:　5r/min
轉臺大載荷: 60 kg
轉臺有效直徑: 300 mm
工件小內徑: 3mm
測量高度: 450mm
測量分辨率:　0.01μm

型號:YD400,600,1000.大型圓度儀圓度儀,圓柱度儀

名稱:圓度儀,圓柱度儀

這是大型的,適合很大的工件.
測量項目:
圓度、圓柱度、波紋度、同心度、同軸度、平行度、平面度、垂直度、偏心、跳動量。
主軸精度:　±0.025μm
系統精度:　≤0.06μm
立柱導軌直線度:　0.5μm/100mm
立柱導軌對主軸平行度:　1.5μm/100mm
主軸轉速:　5r/min
轉臺大載荷: 480 kg
轉臺有效直徑: 1000 mm
工件小內徑: 5mm
測量高度: 450mm
測量分辨率:　0.01μm

型號:YZD系列

名稱:圓柱度儀

這一臺可以檢測圓柱度
測量項目:
圓度、圓柱度、波紋度、同心度、同軸度、平行度、平面度、垂直度、偏心、跳動量。
主軸精度:　±0.025μm
系統精度:　≤0.05μm
立柱導軌直線度:　0.5μm/100mm
立柱導軌對主軸平行度:　1.5μm/100mm
主軸轉速:　5r/min
轉臺大載荷: 80 kg
轉臺有效直徑: 350 mm
工件小內徑: 3mm
測量高度: 400mm
測量分辨率:　0.01μm

型號	名稱	轉臺最大載荷	工作臺有效直徑	工件尺寸
YZD200	圓柱度儀	40kg	208mm	工件最大旋轉半徑:260mm 工件最小內徑:3mm 工件最大測量高度:480mm 工件最大測量深度:240mm
YZD256	圓柱度儀	60kg	256mm	工件最大旋轉半徑:260mm 工件最小內徑:3mm 工件最大測量高度:480mm 工件最大測量深度:240mm
YZD300	圓柱度儀	60kg	300mm	工件最大旋轉半徑:260mm 工件最小內徑:3mm 工件最大測量高度:480mm 工件最大測量深度:240mm

6

型號:YZD200A

名稱:圓度圓柱度測量儀

YZD200A型圓度圓柱度測量儀是以精密氣浮主軸和高精度立柱導軌為基準，采用計算機測量系統的轉臺式通用型圓度圓柱度測量儀。廣泛應用于汽車零件、軸承、紡機、油泵油嘴、航空航天等精密機械制造領域。

型號:YZD256A

名稱:圓度圓柱度測量儀

YZD256A型圓度圓柱度測量儀是以精密氣浮主軸和高精度立柱導軌為基準，采用計算機測量系統的轉臺式通用型圓度圓柱度測量儀。廣泛應用于汽車零件、軸承、紡機、油泵油嘴、航空航天等精密機械制造領域。

型號	名稱	測量項目
YZD256A	圓度圓柱度測量儀	圓度、圓柱度、波紋度、同心度、同軸度、直線度、垂直度、平面度、平行度、圓跳動、全跳動。

8

型號:YZD300A

名稱:圓度圓柱度測量儀

YZD300A型圓度圓柱度測量儀是以精密氣浮主軸和高精度立柱導軌為基準，采用計算機測量系統的轉臺式通用型圓度圓柱度測量儀。廣泛應用于汽車零件、軸承、紡機、油泵油嘴、航空航天等精密機械制造領域。

型號:YD200A-2Y（停產）

名稱:圓度儀（停產）

歡迎選購YD200A型圓度儀.
此款圓度儀是一種轉臺式的通用型精密儀器，廣泛用于科學研究和工業測量.

型號	名稱	備注
[停產] YD200A-2Y	圓度儀
